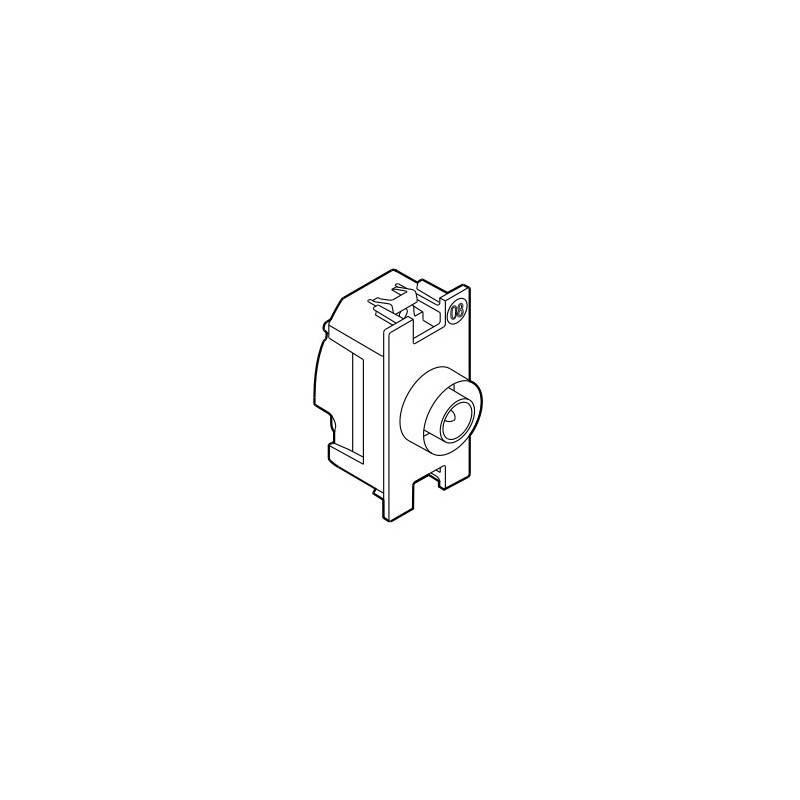

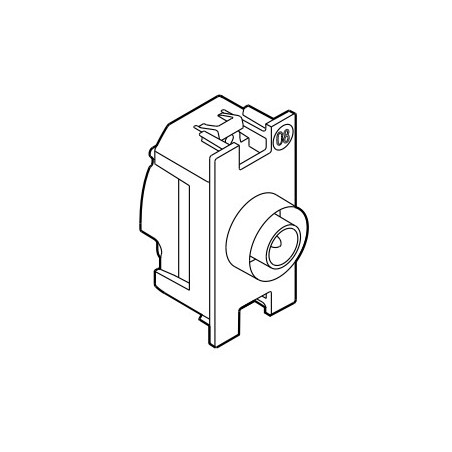

Una toma TV/SAT única es un componente utilizado en instalaciones de antena individual telealimentada y centralizada, así como en instalaciones vía satélite. Esta toma está diseñada para proporcionar una conexión final en el sistema de distribución de señales de televisión y satélite en un hogar o edificio. Las características de una base coaxial final para este tipo de tomas incluyen:
| Instalaciones de antena individual telealimentada y centralizada; significa que la toma puede utilizarse en sistemas de antena individual (por ejemplo, una antena para un solo hogar) o en sistemas de antena centralizada (por ejemplo, una antena compartida por varios usuarios).
| Instalaciones vía satélite con paso de corriente y de señales para la selección de los canales; permite la distribución de señales de televisión vía satélite a través del sistema de cableado interno de la vivienda o edificio. Además, el paso de corriente asegura que los dispositivos conectados, como los decodificadores de satélite, reciban la alimentación eléctrica necesaria. La capacidad de seleccionar canales indica que la toma puede soportar la transmisión de múltiples canales de televisión y satélite.
.
Esta toma tiene una atenuación de 10 dB, lo que significa que la señal que atraviesa esta toma experimenta una disminución en su intensidad de 10 decibelios. En otras palabras, la señal se debilita en 10 dB al pasar por esa toma. Esta base está especialmente diseñada con blindaje para proteger la señal de posibles interferencias externas, lo que garantiza una transmisión de señal de alta calidad y libre de interferencias. El conector macho (IEC 9,5 mm) es un estándar comúnmente utilizado en conexiones de televisión y satélite. El cable coaxial recomendado para esta base es el 17/19 VATC, que se refiere a un tipo de cable coaxial compuesto por un conductor central rodeado por un dieléctrico, una malla de blindaje y un revestimiento exterior.
Este mecanismo pertenece a la gama Living Now de BTicino, una gama atemporal de innovación tecnológica. Debes completar su instalación tanto con la tecla de 1 módulo K_08 o la tecla de 2 módulos K_08M2 (para esta última es recomendable completar con una pieza intermedia, lee más abajo)

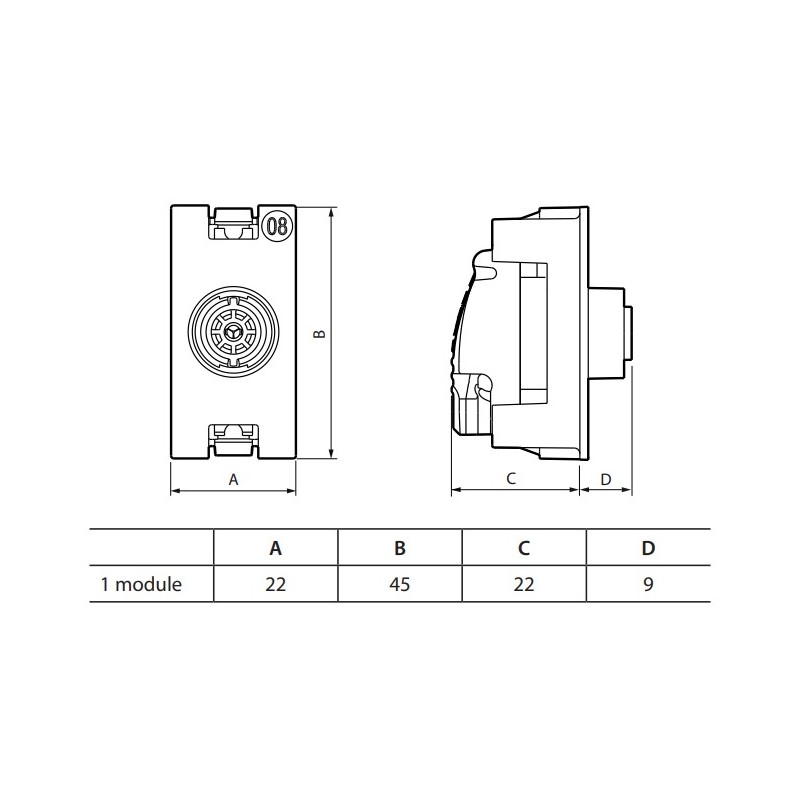

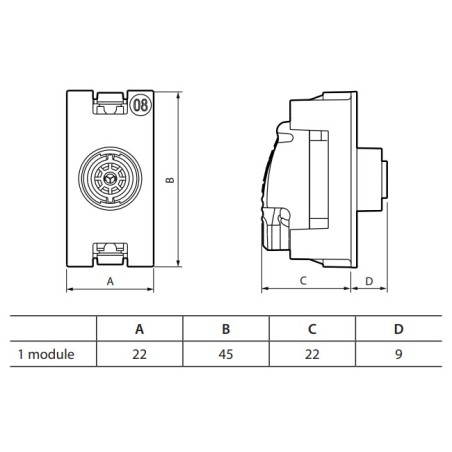

**Para mayor información técnica, puedes consultar las Fichas Técnicas, en el apartado Adjuntos.
.
*Es muy importante que no confundas una toma única, con una intermedia y una final
Las tomas de señal única, intermedia y final son diferentes tipos de conexiones utilizadas en sistemas de distribución de señales de televisión o radiofrecuencia (RF). Aquí está la diferencia entre cada una:
Toma de señal única (o simple): Es una toma diseñada para conectar un dispositivo final, como un televisor, receptor de satélite o radio, directamente al sistema de distribución de señales. Es el punto final de la red y no se espera que se conecte a otros dispositivos.
Toma intermedia: Es una toma diseñada para conectar dispositivos adicionales, como otro televisor o un amplificador de señal, en una instalación de distribución de señales. Se encuentra en una ubicación central y permite dividir la señal para alimentar múltiples dispositivos.
Toma final: Es similar a una toma intermedia en cuanto a su función de conexión de dispositivos adicionales, pero se encuentra al final de una rama o derivación del sistema de distribución de señales. Es el punto final de esa rama específica y no se espera que se conecte ningún otro dispositivo más allá de ella.
.
**IMPORTANTE, ¿Cómo se compone la gama Living Now?
Para entender cómo se compone esta gama, es esencial prestar atención a los componentes específicos, ya que su configuración es diferente y un poco más compleja en comparación con otras gamas.
1| Soporte o Bastidor (K4702)
El bastidor K4702 es el componente básico y es enlazable. Para una placa simple necesitas un bastidor, para una placa doble necesitarás dos bastidores, y así sucesivamente. Para instalaciones americanas, se requieren bastidores específicos según el número de módulos: para 3 módulos (K4703), para 4 módulos (K4704), y para 6 módulos (K4706)
.
**Atención: ¿Cómo elijo las teclas y mecanismos?
2| Mecanismos
Generalmente, los mecanismos están disponibles en versiones de 1 módulo o 2 módulos, dependiendo de tus necesidades. Por ejemplo, un interruptor puede estar disponible en ambas versiones. Sin embargo, hay excepciones, como el mecanismo de cruzamiento, que solo está disponible en la versión de 1 módulo. (Pero esto no es inconveniente, porque con la elección de la tecla lo solucionamos). Tanto los mecanismos estrechos como anchos son compatibles con teclas anchas.
3| Teclas
En función del mecanismo elegido debes elegir la tecla. Cada mecanismo tiene su tecla correspondiente, y esta existe en versión estrecha (1 módulo) y en versión ancha (2 módulos). Dispones de 3 acabados; blanco (KW), dark/negro (KG) y sand/arena (KW).
**Uso de la Pieza Intermedia
En el caso del mecanismo de cruzamiento, que solo está disponible en versión de 1 módulo, si deseas completarlo con una tecla ancha (2 módulos), es aconsejable añadir una pieza intermedia K4949 a cada lado del mecanismo. Esto proporciona mayor firmeza al instalar la tecla ancha. No es imprescindible, pero el fabricante lo recomienda para una mayor estabilidad. La instalación también se puede realizar sin esta pieza. Esto se aplica a todos los mecanismos que sean estrechos y quieras combinarlos con una tecla ancha.

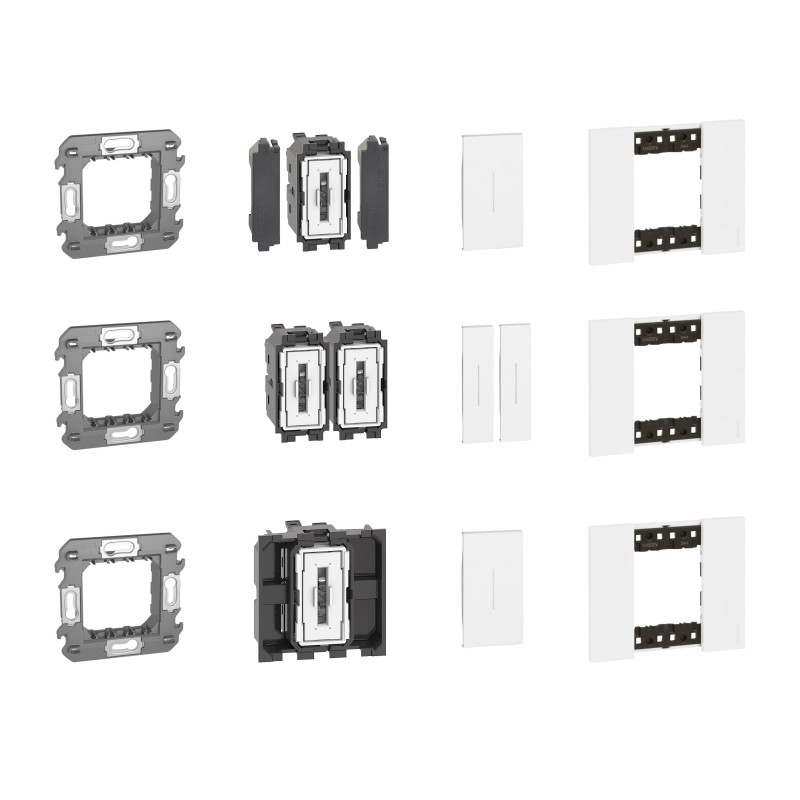

Ejemplos de Composición (Ver Imagen)
Ejemplo 1. Bastidor + Tecla Intermedia + Cruzamiento 1 Módulo + Tecla Intermedia + Tecla Blanca Ancha
K4702 + K4949 + K4004 + K4949 + KW01M2
Ejemplo 2. Bastidor + 2 Interruptores 1 Módulo + 2 Teclas Blanca Estrecha
K4702 + 2u K4001A + 2u KW01
Ejemplo 3. Bastidor + Interruptor 2 Módulos + Tecla Blanca Ancha
K4702 + K4001M2A + KW01M2
De todas formas, cada mecanismo y cada tecla está relacionado entre sí, para que puedas completar la compra sin ningún problema. Si aún así lo ves muy complicado, disponemos de asesoramiento técnico especializado llamando al 635671732.
.
4| Marcos
Estos marcos tienen un efecto flotante, lo que significa que parecen separarse ligeramente de la pared, creando un diseño moderno y elegante en tu hogar. Finalmente, es importante considerar la elección de los marcos, que deben seleccionarse en función de la cantidad de mecanismos que tengas. Los marcos están disponibles en una amplia variedad de acabados; blanco, oro, moon, cobre y sand... Consulta nuestro catálogo para ver todas las opciones >>
