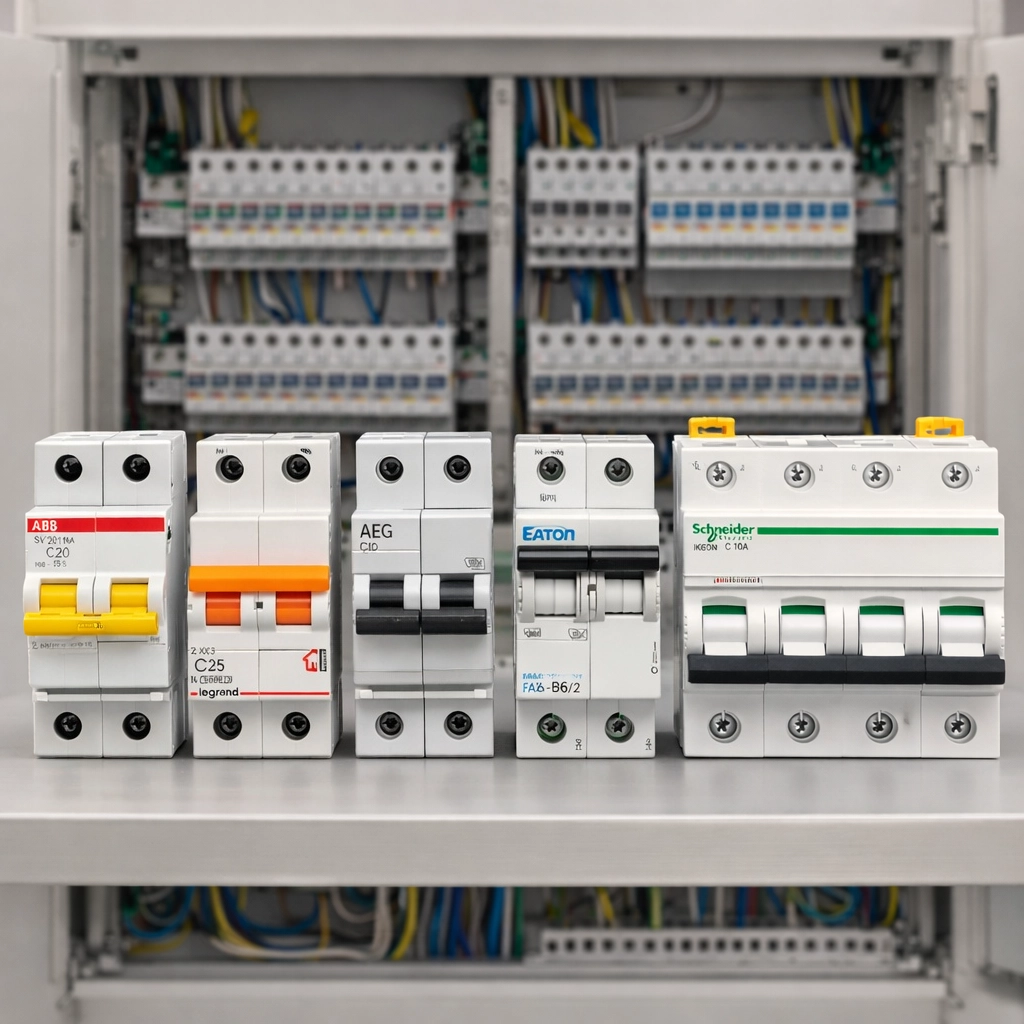

Un interruptor automático magnetotérmico, es un dispositivo de protección diseñado para proteger una instalación eléctrica frente a sobrecargas y cortocircuitos.
Este tipo de protección se instala dentro del cuadro eléctrico de viviendas, locales comerciales o instalaciones industriales, y su función principal es interrumpir automáticamente el suministro eléctrico cuando la corriente supera los valores seguros de funcionamiento.
Los magnetotérmicos eléctricos actúan como un sistema de seguridad para la instalación, evitando el sobrecalentamiento de los cables, posibles incendios o daños en los equipos conectados.
En cualquier cuadro eléctrico moderno, los interruptores automáticos magnetotérmicos trabajan junto a los interruptores diferenciales, formando el sistema básico de protección eléctrica. Mientras el diferencial protege a las personas frente a fugas de corriente, el magnetotérmico protege la instalación frente a sobrecargas y cortocircuitos.
En Bricoelige puedes comprar interruptores automáticos magnetotérmicos para cuadro eléctrico con diferentes curvas de disparo, intensidades y configuraciones de polos, adaptados a cualquier tipo de instalación eléctrica.
Disponemos de una amplia gama de magnetotérmicos eléctricos para vivienda, instalaciones comerciales o industriales, incluyendo modelos de diferentes intensidades como magnetotérmico 16A, magnetotérmico 20A, magnetotérmico 25A, magnetotérmico 32A o magnetotérmico 40A.
Trabajamos con primeras marcas del sector eléctrico, como magnetotérmicos Schneider, ABB, Hager, Legrand, Eaton, AEG... garantizando fiabilidad, durabilidad y cumplimiento de las normativas eléctricas vigentes.
Si tienes dudas sobre qué magnetotérmico, diferencial, sobretensiones... elegir para tu instalación o quieres un presupuesto personalizado, no dudes en ponerte en contacto con nuestro equipo de atención al cliente, te pondremos en contacto con uno de nuestros técnicos para asesorarte y encontrar la protección más adecuada para tu cuadro eléctrico.
Uno de los aspectos más importantes a la hora de elegir un interruptor automático magnetotérmico es la curva de disparo, que determina el momento de disparo, teniendo en cuenta el disparo magnético (cortocircuito o pico de arranque) y disparo térmico (sobrecarga). Las curvas más habituales son:
La elección entre magnetotérmico curva C o D depende del tipo de carga conectada al circuito. En algunos dispositivos el fabricante nos va a indicar el automático y la curva de disparo recomendada. El automático más habitual es el curva C ya que ofrece una suficiente intensidad de pico para evitar disparos intempestivos, garantizando una protección adecuada de las cargas y de las lineas.
Los interruptores automáticos magnetotérmicos están disponibles en diferentes intensidades nominales para adaptarse a las necesidades de cada circuito eléctrico. Los más habituales son:
• Magnetotérmico 10A: circuitos de iluminación y poca potencia.
• Magnetotérmico 16A: muy común en circuitos de iluminación o tomas generales.
• Magnetotérmico 20A: utilizado en circuitos con mayor consumo.
• Magnetotérmico 25: habitual en líneas específicas o cuadros secundarios.
• Magnetotérmico 32A: utilizado en líneas de mayor potencia.
• Magnetotérmico 40A: habitual en protecciones generales o líneas principales.
En nuestro catálogo de interruptores automáticos también encontrarás otras configuraciones no tan comunes como como magnetotérmico 2A, magnetotérmico 4A, magnetotérmico 6A, magnetotérmico 50A o magnetotérmico 63A.
La elección del calibre correcto depende del tipo de circuito, sección del cableado y consumo eléctrico previsto. Es muy importante tener en cuenta que la función básica de un magnetotérmico es proteger nuestra instalación y la intensidad de esté, siempre debe estar en concordancia con la sección del cable empleado.
Los magnetotérmicos también se diferencian según el número de polos, lo que determina el tipo de instalación donde se utilizan. Los más habituales son:
• magnetotérmico monofásico (1P+N o 2P), utilizado en instalaciones monofásicas.
• magnetotérmico trifásico (3P, 3P+N o 4P) utilizados en instalaciones industriales o comerciales, permite proteger circuitos donde existen tres fases eléctricas como maquinaria, instalaciones industriales o sistemas de climatización de gran potencia.
Los magnetotérmicos internamente cuentan con dos protecciones. Una protección magnética que detecta cortocircuitos o picos de corriente y otra protección térmica que detecta sobrecargas o sobreintensidades.
Los automáticos con designación 1P+N o 3P+N cuentan con un terminal de uso exclusivo para el neutro de la instalación. Este terminal únicamente incluye una protección magnética y no dispone de protección térmica. El resto de polos del automático incluyen ambas protecciones.
Para una instalación con red monofásica convencional, se pueden emplear automáticos de 1P+N como de 2P. Ambos garantizan una correcta y adecuada protección de la instalación, siendo el de 1P+N más económico que el de 2P. En las redes bifásicas (redes antiguas con dos fases activas o sin neutro) es necesario emplear automáticos de 2P.
El funcionamiento de un interruptor automático magnetotérmico se basa en la combinación de dos sistemas de disparo, que permiten proteger la instalación frente a diferentes tipos de fallos eléctricos.
Protección térmica (sobrecarga)
El sistema térmico entra en funcionamiento cuando la corriente eléctrica supera el valor nominal del magnetotérmico durante un periodo prolongado.
Este exceso de corriente provoca el calentamiento de un elemento bimetálico interno que termina activando el mecanismo de disparo, desconectando el circuito y evitando el sobrecalentamiento de cables y conductores eléctricos.
Protección electromagnética (cortocircuito)
El sistema electromagnético actúa de forma instantánea cuando se produce un cortocircuito, es decir, cuando la corriente se dispara de forma repentina a valores muy elevados.
En este caso, un solenoide interno detecta el incremento brusco de corriente y activa inmediatamente el mecanismo de desconexión del interruptor automático.
Gracias a esta doble protección, los magnetotérmicos garantizan una protección rápida y eficaz frente a los principales riesgos eléctricos de una instalación.
Una de las dudas más habituales en instalaciones eléctricas es qué diferencia hay entre un diferencial y un magnetotérmico. Aunque ambos dispositivos se instalan en el cuadro eléctrico, cumplen funciones distintas:
Magnetotérmico
Protege la instalación frente a sobrecargas eléctricas y cortocircuitos.
Interruptor diferencial
Protege a las personas frente a fugas de corriente y descargas eléctricas.
Por eso es habitual preguntarse cuándo salta el diferencial y cuándo el magnetotérmico.
• El magnetotérmico salta cuando hay exceso de consumo o un cortocircuito.
• El diferencial salta cuando detecta una fuga de corriente hacia tierra.
Ambos dispositivos trabajan de forma complementaria para garantizar instalaciones eléctricas seguras y fiables.
El interruptor automático es un dispositivo capaz de activarse automáticamente cuando detecta que hay un cortocircuito o sobrecarga eléctrica en un circuito eléctrico. Se instalan en el cuadro eléctrico de cualquier vivienda o establecimiento
Los automáticos, también conocidos como magnetotérmicos, son elementos fundamentales en toda instalación eléctrica. Y es que, al interrumpir el suministro eléctrico cuando detectan un exceso de potencia, protegen a los ocupantes de una vivienda.
En instalaciones nuevas es indispensable un Interruptor General Automático (IGA) de intensidad nominal mínima de 25 A.
Además de los Pequeños Interruptores Automáticos (PIAS), popularmente conocidos como magnetotérmicos.
Los magnetotérmicos gobiernan el funcionamiento de cada uno de los circuitos interiores de la casa: el de iluminación, enchufes, calefacción… Deben ser bipolares, que protegen la fase y el neutro. Los unipolares solo se permiten para reposición de defectuosos en instalaciones antiguas. Y existen con diferentes amperajes dependiendo de lo necesario para cada circuito.
Los magnetotérmicos pueden ser unipolares, bipolares, tripolares y tetrapolares respectivamente.
Los unipolares protegen solo una fase. Los bipolares por su parte, protegen una fase y un neutro, y son los que se usan generalmente en las viviendas.
Por otro lado, los tripolares son los que protegen 3 fases y los tetrapolares que protegen tres fases y un neutro. Éstos son comúnmente utilizados en entornos industriales y comerciales, ofreciendo una mayor capacidad para manejar corrientes más intensas.
Es la corriente máxima de cortocircuito que el interruptor automático puede interrumpir según el ciclo “O-t-CO” (“O” apertura automática, “t” un tiempo y “CO” un nuevo cierre en cortocircuito seguido de apertura automática) a la tensión de empleo asignada.
La elección correcta de un interruptor automático debería de hacerse con los dos valores de poder de corte que indica la norma UNE-EN60947.2: Icu e Ics.
El poder de corte mínimo a considerar es la Icu (Intensidad de cortocircuito última), este debe de ser igual o superior a la Icc en el punto de la instalación considerado.
El poder de corte Ics se define como un porcentaje de la Icu (25, 50, 75 o 100%). Además la Norma exige que el equipo sea capaz de realizar la secuencia de maniobras en cortocircuito " A-C-A--C-A". Con esta secuencia tendremos tres aperturas y dos cierres en cortocircuito.
Al ser el ensayo de la Ics más exigente que para la Icu, cuanto mayor valor de porcentaje de la Icu (100%) se indica en un automático, mayor será su robustez eléctrica y mecánica.
