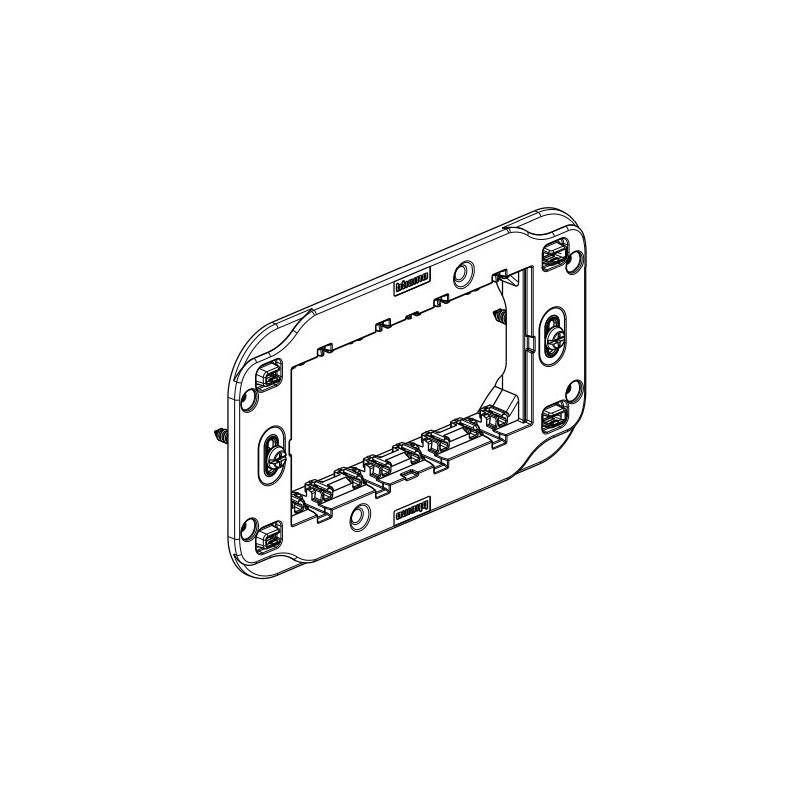

Bastidor 4 módulos rectangular Light Now Y4704 Bticino

Bastidor 4 módulos placas rectangulares Light Now

Bastidor Bticino Light Now en termoplástico, está diseñado para facilitar la instalación de placas y mecanismos en el sistema Light Now de BTicino. Es un componente que se utiliza para montar y fijar las placas de interruptores, enchufes u otros dispositivos eléctricos en instalaciones empotradas. Este tipo de bastidor está diseñado para alojar placas rectangulares de la gama Light Now que ocupan 4 módulos y equipado con tornillos que permiten asegurar la placa en su lugar de manera firme y estable.

**La referencia de la placa que es únicamente compatible es YA4804_ (y el acabado deseado)

**Muy importante

Este bastidor es compatible únicamente con las placas rectangulares de 3 módulos de la gama Light Now, ni con las placas cuadradas, ni con la gama Livinglight, y mucho menos con gamas de otros fabricantes.

Debes completar la instalación con la caja de empotrar 504E o PB504N dependiendo de tu instalación

La capacidad que tiene es la equivalente a 4 módulos, es decir, puedes colocar por ejemplo; 4 mecanismos estrechos (1 módulo) o 2 mecanismos anchos y así sucesivas combinaciones hasta completar los 4 módulos

.

**IMPORTANTE, ¿Cómo se compone esta gama?

Lo primero de todo, la gama Light Now tiene mecanismos Basculantes y Axiales. ¿Cuál es su diferencia?

Los mecanismos basculantes tienen un diseño que permite que la parte activadora, se mueva hacia arriba y hacia abajo en un movimiento de palanca. La activación se realiza mediante un movimiento de balanceo o basculante (Es lo más común). Por otro lado, en los mecanismos axiales  la activación se realiza mediante un movimiento axial, es decir, hacia adentro o hacia afuera en línea recta. (Como un pulsador, pero se queda clavado)

Luego puedes elegir entre mecanismos de 2 módulos o de 1 módulo, según las necesidades de tu instalación. Habitualmente también se denominan mecanismos anchos o estrechos.

Finalmente, debes completar la instalación con las placas o marcos embellecedores, teniendo en cuenta el tipo de instalación que tengas. Es decir, si tienes una instalación universal tendrás que comprar el marco "normal" cuadrado; y si tuvieras una instalación americana, el marco que deberás comprar es el rectangular.

Estas placas deben ir acompañadas de su bastidor correspondiente, indicado en cada producto, y su caja de empotrar. (S
