Comprobador Tester de cables de Redes RJ11 RJ45 TES010 Molgar

Comprobador tester de cables de redes RJ11 RJ45 TES010 Molgar

Un tester de conexiones de redes UTP/FTP es una herramienta esencial para verificar el estado y la correcta conexión de cables en redes informáticas o de telefonía, especialmente aquellos con conectores RJ45, RJ11 y RJ12. Este dispositivo permite al usuario comprobar si los cables tienen continuidad, si están abiertos, en cortocircuito o si presentan pares cruzados, lo cual es importante para asegurar que la red funcione correctamente sin problemas de conexión.

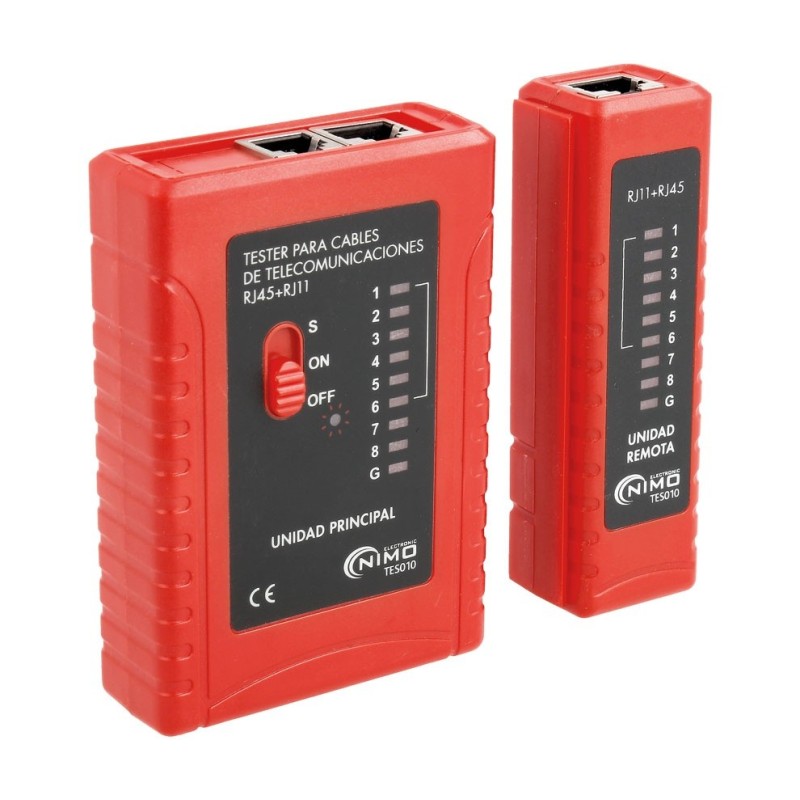

Este tester en particular realiza pruebas compatibles con múltiples estándares de conexión, como el RJ45 TIA568A/B, 10 Base-T y Token Ring, y también es útil para probar cables de telefonía con conectores RJ11/RJ12 (USOC). La unidad viene con un módulo remoto que permite realizar las pruebas en los extremos del cable con la ayuda de una sola persona, ahorrando tiempo y facilitando la comprobación de cables instalados en distintas ubicaciones.

El tester funciona con una pila de 9V (modelo 6F22), que no viene incluida. Es una herramienta versátil y práctica para instaladores y técnicos de redes que necesitan verificar rápidamente la correcta instalación y funcionamiento de cables en infraestructuras de redes.

Modo de Uso del Tester de Conexiones de Redes UTP/FTP

1. Colocar la pila de 9V (no incluida) en el compartimento correspondiente
2. Encender el aparato en la posición marcada como "S"
3. Conectar los extremos de los cables en la unidad principal y la unidad remota.
4. Una vez encendido, los indicadores luminosos verdes se activarán de manera sucesiva, desde el número 1 hasta la letra G

Indicadores luminosos según el tipo de conector

• En la unidad principal: 1, 2, 3, 4, 5, 6, 7, 8, G
• En la unidad remota:
  • Para conectores RJ45: 1, 2, 3, 4, 5, 6, 7, 8, G
  • Para conectores RJ12: 1, 2, 3, 4, 5, 6
  • Para conectores RJ11: 1, 2, 3, 4

Detección de Fallos

• Cable Suelto: Si un cable está desconectado en el conector (por ejemplo, el número 4), el indicador luminoso correspondiente (nº 4) no se encenderá ni en la unidad principal ni en la remota.
• Múltiples Cables Sueltos: Si hay varios cables desconectados, los indicadores correspondientes a cada cable no se iluminarán. Si menos de dos cables están conectados, no se encenderá ningún indicador.
• Cables en Orden Incorrecto: Si el orden de los cables difiere en los extremos, los indicadores seguirán una secuencia distinta en las unidades. Por ejemplo, si los cables 3 y 5 están intercambiados:
  • La secuencia en la unidad principal sería: 1, 2, 3, 4, 5, 6, 7, 8, G.
  • La secuencia en la unidad remota sería: 1, 2, 5, 4, 3, 6, 7, 8, G.

Este procedimiento permite identificar y solucionar de manera eficaz problemas de continuidad, conexiones incorrectas o fallos en el cableado, facilitando una instalación correcta y funcional.
