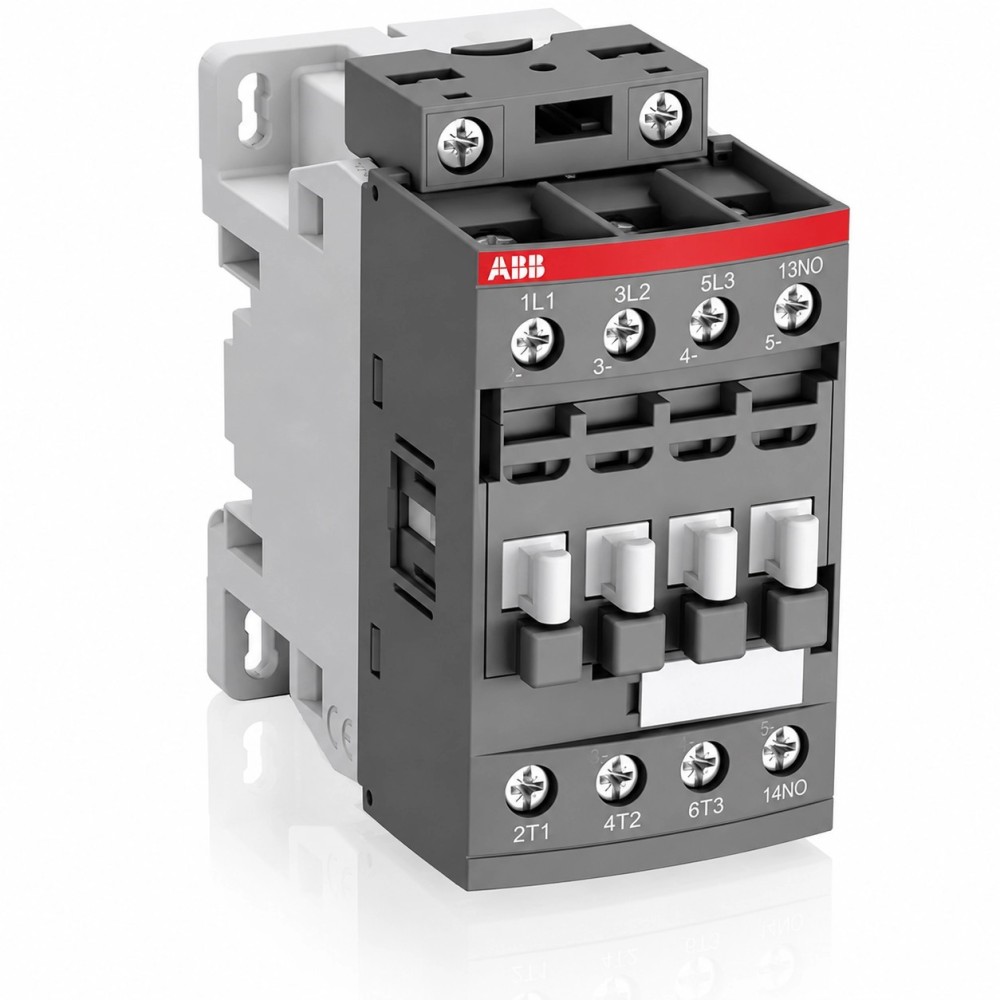

Contactor ABB AF16-30-10-13 16A 3P 1NA Bobina 100-250V AC/DC

Contactor ABB AF16-30-10-13 16A 3P 1NA Bobina 100-250V AC/DC

El contactor ABB AF16-30-10-13 pertenece a la reconocida gama AF de ABB, diseñada para el control de motores y la conmutación de circuitos de potencia en aplicaciones industriales y terciarias. Gracias a su innovadora tecnología de bobina electrónica, admite un amplio rango de tensión de mando 100-250V AC/DC, simplificando la gestión de repuestos y aumentando la fiabilidad de la instalación.

Este modelo dispone de 3 polos principales normalmente abiertos (3 NA) y 1 contacto auxiliar integrado normalmente abierto (1 NA). Está especialmente indicado para el control de motores trifásicos de hasta 7,5 kW a 400V en categoría AC-3, así como para la conmutación de circuitos de potencia hasta 30A en AC-1.

Características técnicas

• Referencia: AF16-30-10-13
• Código ABB: 1SBL177001R1310
• Serie: AF
• Número de polos: 3P (3 contactos normalmente abiertos)
• Contacto auxiliar integrado: 1 NA
• Tensión de bobina: 100-250V AC/DC
• Potencia motor AC-3 (400V): 7,5 kW
• Corriente nominal AC-3: 16 A
• Corriente máxima AC-1: 30 A
• Tensión máxima de empleo: 690V AC IEC / 600V UL
• Tipo de conexión: bornes de tornillo
• Montaje: carril DIN o placa
• Dimensiones: 45 x 86 x 77 mm (An x Al x Pr)

Tecnología AF de ABB

La gama AF incorpora una bobina electrónica de amplio rango de tensión que permite trabajar indistintamente en corriente alterna o continua. Esta tecnología ofrece múltiples ventajas:

• Mayor inmunidad frente a caídas y fluctuaciones de tensión.
• Reducción del número de referencias necesarias en stock.
• Menor consumo energético de la bobina.
• Funcionamiento fiable en entornos industriales exigentes.
• Mayor vida útil del contactor.

Aplicaciones

• Arranque y parada de motores trifásicos.
• Cuadros eléctricos industriales.
• Automatización y control de maquinaria.
• Sistemas HVAC y climatización.
• Bombas, ventiladores y compresores.
• Conmutación de circuitos de potencia.

Ventajas del contactor ABB AF16-30-10-13

• Bobina universal 100-250V AC/DC.
• Contacto auxiliar incorporado de serie.
• Diseño compacto de 45 mm de ancho.
• Compatible con relés térmicos y accesorios ABB.
• Elevada fiabilidad mecánica y eléctrica.
• Instalación rápida mediante bornes de tornillo.
