Detector de Movimiento Empotrar Ultralux KSD22

Detector de Movimiento para Bombillas Led KSD22

Este sensor de movimiento, modelo KSD22, es un sensor infrarrojo pasivo (PIR) diseñado para detectar movimientos a través de la emisión de rayos infrarrojos de los objetos en su área de cobertura, alcanzando hasta 6 metros de distancia. Su uso es ideal en interiores, con clasificación IP20, lo cual lo hace adecuado para ambientes sin exposición directa a polvo o agua.

El sensor KSD22 detecta los rayos infrarrojos emitidos por los objetos en su rango y, en función de los cambios de temperatura, enciende o apaga una carga conectada. Se recomienda instalar este sensor a una altura no mayor a 1.8 metros y evitar su montaje cerca de fuentes de calor, como estufas, aires acondicionados o cualquier elemento que cause cambios bruscos de temperatura, para prevenir activaciones incorrectas o “falsos disparos”. Además, es importante que el sensor no se instale en instalaciones conmutadas o paralelas, ya que esto podría afectar su funcionamiento.

**Para información más técnica puedes consultar en el apartado Adjuntos > Ficha Técnica

Instrucciones de seguridad

1. Desconectar corriente: Antes de realizar cualquier manipulación o instalación, asegúrese de desconectar la corriente eléctrica para evitar el riesgo de electrocución.
2. Potencia: No exceder la potencia máxima de carga recomendada.
3. Iluminación: El sensor no debe instalarse con lámparas fluorescentes antiguas o tubos de gas.

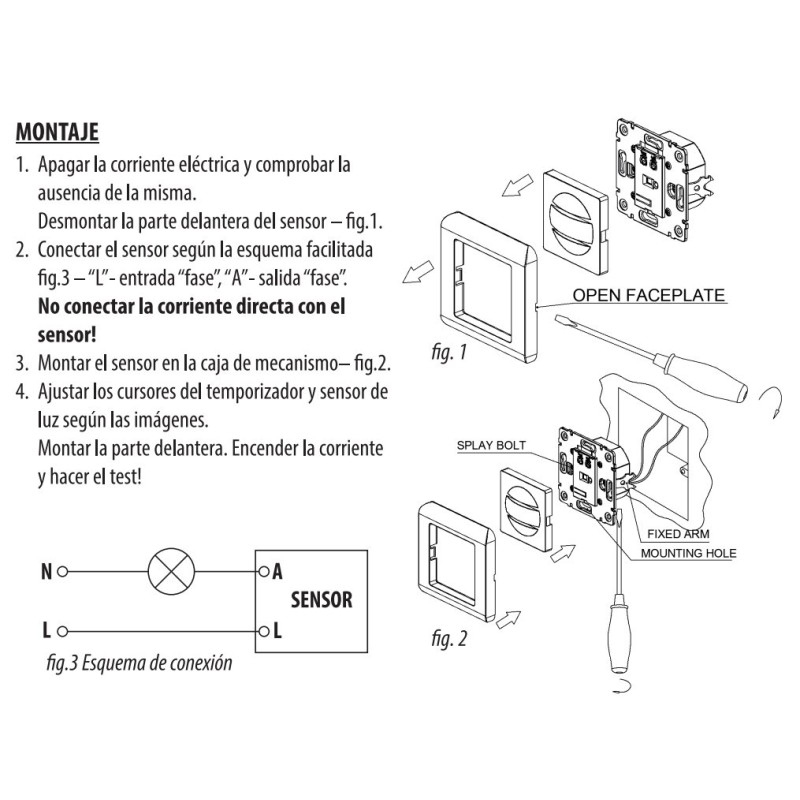

Montaje del sensor

1. Desconexión eléctrica: Apagar y verificar la ausencia de corriente eléctrica.
2. Conexión de cables: Conectar el sensor según el diagrama proporcionado (L, N, A), donde L es la entrada de fase, A es la salida de fase, y N es el neutro.

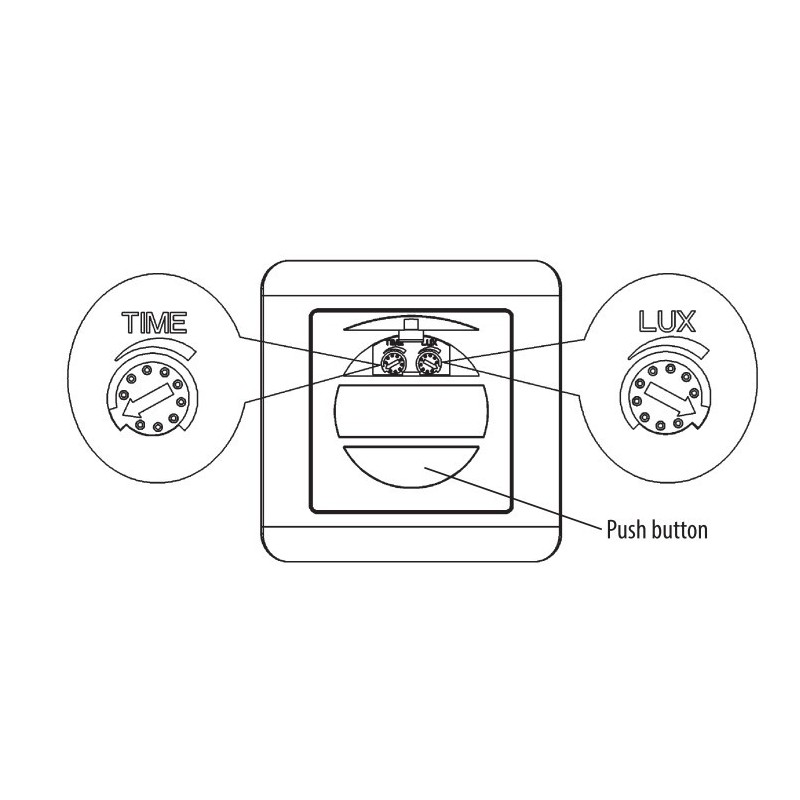

3. Montaje físico: Colocar el sensor en la caja de mecanismo y ajustar los diales de temporizador y sensor de luz (TIME y LUX).
4. Prueba de funcionamiento: Encienda la corriente y realice pruebas para asegurarse de que funciona correctamente.

Modos del sensor

El sensor tiene varios modos de funcionamiento que se pueden ajustar presionando el botón:

• Modo OFF: Desactiva el sensor, apagando la iluminación y desactivando el modo PIR.
• Modo ON: Activa la iluminación de manera continua al mantener el botón presionado más de 3 segundos.
• OFF/ON: Permite cambiar entre modos de activación PIR y encendido permanente.

Test del sensor

1. Prueba de tiempo (TIME): Girar el dial de tiempo al extremo izquierdo y el dial de luz (LUX) al derecho. Al detectar movimiento, la luz se encenderá por un periodo de 10 segundos, tras el cual se apagará automáticamente si no hay movimiento adicional.
2. Prueba de sensor de luz (LUX): Configurar el dial LUX para ajustar la sensibilidad a la luz ambiental. Si la iluminación natural es mayor que el nivel establecido, el sensor no encenderá la luz aunque detecte movimiento.
3. Recomendaciones adicionales: Para lámparas de más de 60 W, se recomienda que la distancia entre la lámpara y el sensor sea mayor a 60 cm para evitar interferencias.

Este sensor ajustable es ideal para automatizar la iluminación en interiores, ofreciendo un control eficiente y sensible al movimiento y luz ambiental, con modos ajustables que facilitan su uso en diferentes escenarios.
