Lámpara LED Rojo Bticino Living Now K4743V230R

Piloto led rojo para mecanismos de BTicino Living Now

Un piloto LED es un indicador luminoso que se instala en interruptores y otros mecanismos eléctricos para facilitar su localización o indicar el estado de funcionamiento del sistema al que está conectado. Este dispositivo puede cumplir diferentes funciones dependiendo de cómo se realice su conexión en la instalación, adaptándose a diversas necesidades de señalización y facilitando la visibilidad y control del mecanismo.

Es de led rojo (alta luminosidad para señalización diurna) y es únicamente compatible con la gama BTicino Living Now, con los mecanismos K4001A, K4003A, K4005A, K4001M2A, K4003M2A, K4005M2A, KW4002, KG4002, KM4002 y K4034.

Funciones del Piloto LED según el tipo de instalación

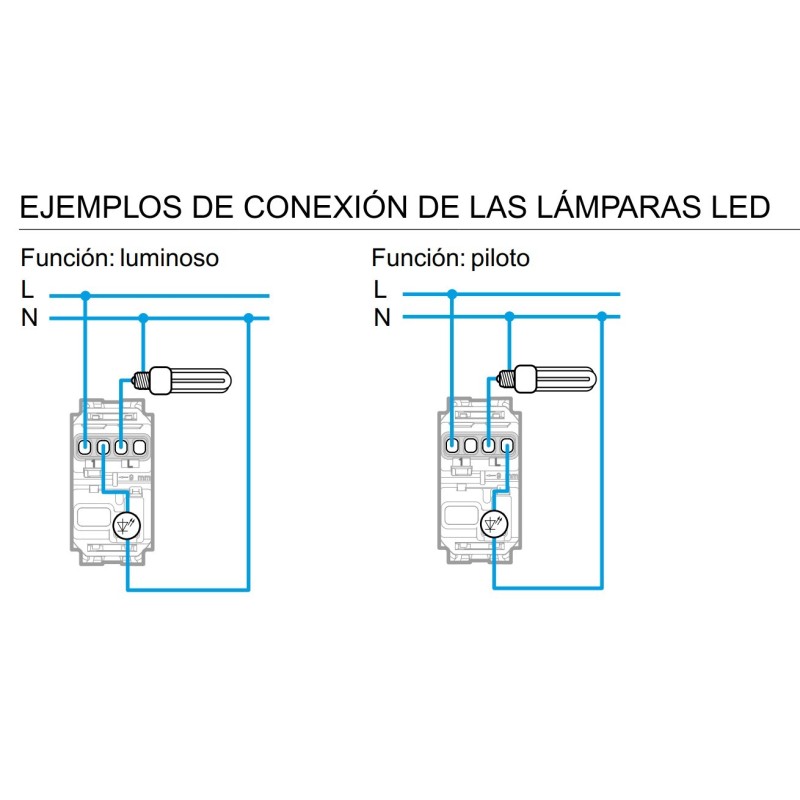

1. Función de Luminoso (Ver esquema)

   • En su función estándar, el piloto LED actúa como una luz de localización que permite encontrar el interruptor fácilmente en la oscuridad. En esta configuración, el piloto LED permanece encendido cuando la luz o el sistema que controla el interruptor está apagado.
   • Funcionamiento: Cuando el mecanismo está en la posición de apagado, el piloto LED se ilumina, lo que facilita encontrar el interruptor. Al encender el interruptor, el piloto se apaga, indicando que la luz está activa. Esta función es ideal para ubicaciones donde es importante poder localizar rápidamente el interruptor.

2. Función de Piloto  (Ver esquema)

   • Alternativamente, el piloto LED puede configurarse para que permanezca encendido solo cuando el interruptor esté activado. En este caso, el piloto cumple una función de señalización del estado activo del dispositivo o sistema, permaneciendo iluminado cuando el mecanismo está encendido.
   • Aplicación: Esta función es especialmente útil en entornos donde es esencial saber si un equipo o luz está funcionando, ya que el piloto LED actúa como indicador visual de que el circuito está activo o que hay corriente circulando.

Conexión del Piloto LED para Cargas Específicas

Para que el piloto LED funcione correctamente, es necesario conectar su lámpara de retroiluminación entre la fase y el neutro, especialmente si el mecanismo está asociado a ciertas cargas como:

• Lámparas LED de 230 Vca
• Lámparas fluorescentes de 230 Vca
• Fluorescentes compactas de 230 Vca

En este caso, conectar la lámpara de retroiluminación entre la fase y el neutro garantiza un funcionamiento continuo y adecuado del piloto LED. Al realizar esta conexión, el piloto permanecerá siempre encendido, asegurando visibilidad en cualquier momento, lo que puede ser útil en sistemas que requieren identificación constante o en instalaciones donde se debe verificar visualmente la continuidad de corriente.
