Un piloto LED es un indicador luminoso que se instala en interruptores y otros mecanismos eléctricos para facilitar su localización o indicar el estado de funcionamiento del sistema al que está conectado. Este dispositivo puede cumplir diferentes funciones dependiendo de cómo se realice su conexión en la instalación, adaptándose a diversas necesidades de señalización y facilitando la visibilidad y control del mecanismo.
Es de led blanco y es únicamente compatible con la gama BTicino Living Now, con los mecanismos K4001A, K4003A, K4005A, K4001M2A, K4003M2A, K4005M2A, KW4002, KG4002, KM4002 y K4034.

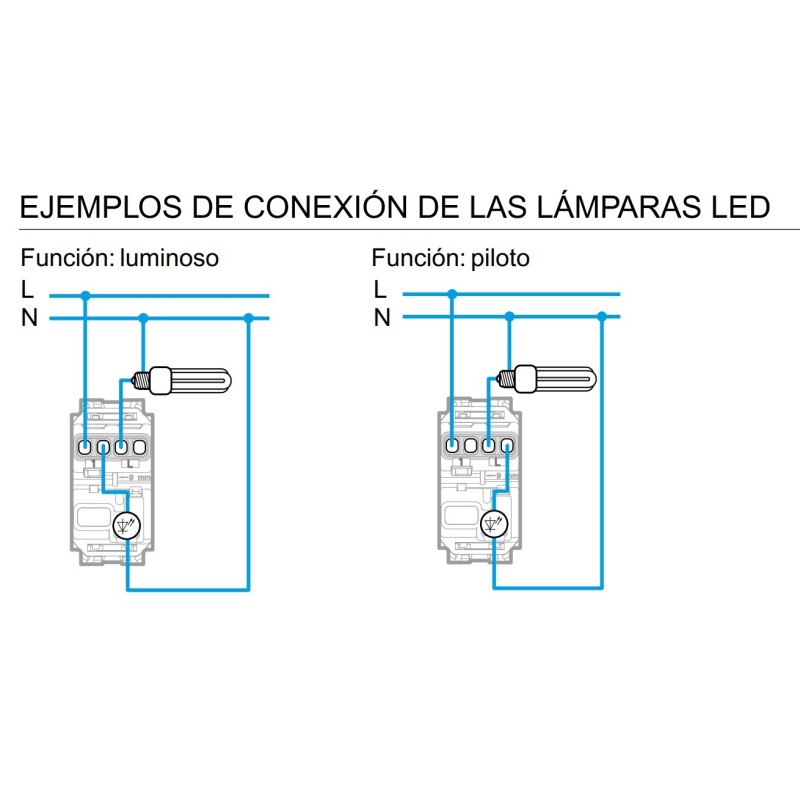

Función de Luminoso (Ver esquema)
Función de Piloto (Ver esquema)
Conexión del Piloto LED para Cargas Específicas
Para que el piloto LED funcione correctamente, es necesario conectar su lámpara de retroiluminación entre la fase y el neutro, especialmente si el mecanismo está asociado a ciertas cargas como:
En este caso, conectar la lámpara de retroiluminación entre la fase y el neutro garantiza un funcionamiento continuo y adecuado del piloto LED. Al realizar esta conexión, el piloto permanecerá siempre encendido, asegurando visibilidad en cualquier momento, lo que puede ser útil en sistemas que requieren identificación constante o en instalaciones donde se debe verificar visualmente la continuidad de corriente.
ENVÍOS EN 24-48 HORAS*
DEVOLUCIONES GRATUITAS
30 DÍAS NATURALES
¿ALGUNA PREGUNTA?
947 073 942 ~ 635 671732
Un piloto LED es un indicador luminoso que se instala en interruptores y otros mecanismos eléctricos para facilitar su localización o indicar el estado de funcionamiento del sistema al que está conectado. Este dispositivo puede cumplir diferentes funciones dependiendo de cómo se realice su conexión en la instalación, adaptándose a diversas necesidades de señalización y facilitando la visibilidad y control del mecanismo.
Es de led blanco y es únicamente compatible con la gama BTicino Living Now, con los mecanismos K4001A, K4003A, K4005A, K4001M2A, K4003M2A, K4005M2A, KW4002, KG4002, KM4002 y K4034.
Función de Luminoso (Ver esquema)
Función de Piloto (Ver esquema)
Conexión del Piloto LED para Cargas Específicas
Para que el piloto LED funcione correctamente, es necesario conectar su lámpara de retroiluminación entre la fase y el neutro, especialmente si el mecanismo está asociado a ciertas cargas como:
En este caso, conectar la lámpara de retroiluminación entre la fase y el neutro garantiza un funcionamiento continuo y adecuado del piloto LED. Al realizar esta conexión, el piloto permanecerá siempre encendido, asegurando visibilidad en cualquier momento, lo que puede ser útil en sistemas que requieren identificación constante o en instalaciones donde se debe verificar visualmente la continuidad de corriente.
Diego M. publicado el 16/10/2023 tras la compra hecha el 11/10/2023
El producto en si bueno, fácil de instalar, luz ideal para ver el pulsador de noche pero sin deslumbrar, justo como lo quería. Aunque tengo que ponerle 2 peros. Uno es que el led es algo largo y en algunas cajas con muchos cables puede ser un dolor colocarlo y que quede el pulsador a ras. Y también es verdad que es caro para un simple led y dejar la casa entera es un pico. Por eso le quito una estrella. Pero es por el fabricante en si, no por la tienda. Luego tened en cuenta 2 cosas: -Con algunas lámparas se puede producir un parpadeo debido a que el led en si mismo deriva un poco de corriente por el pulsador (en mi caso solo una del exterior que he solucionado conectando otra luz que tenía independiente, en el mismo circuito que la que parpadeaba). -Cuando pulsas y se enciende la luz del techo, el led del pulsador se apaga (esto para mi es bueno, donde hay 2 o más pulsadores ya no nos equivocamos pulsando el que no queremos). Pero en caso de luces conmutadas, solo puede estar encendido uno de los pulsadores, ya que claro, la fase cambia de un hilo al otro. Otra opción es conectarlo directamente a un neutro (llevando el neutro a la caja), así estará encendido siempre, se pulse o no.
