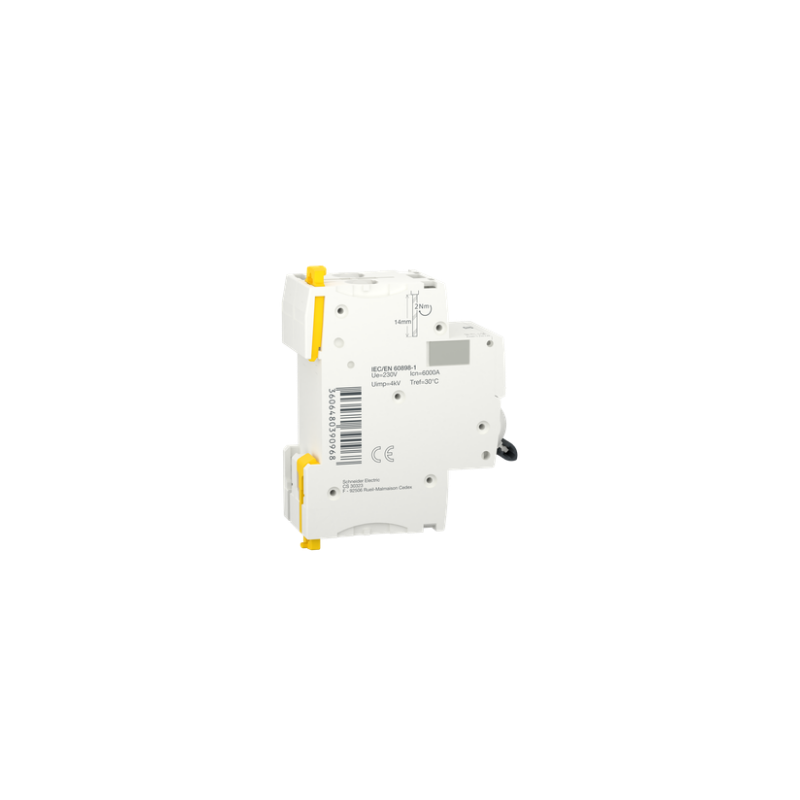

Magnetortérmico 1P+N 16A Curva C Schneider A9K17616

Magnetortérmico 1P+N 16A Curva C Schneider A9K17616

El interruptor magnetotérmico Acti9 iK60, 1P+N, 16A, Curva C, 6kA es un dispositivo de protección eléctrica diseñado para circuitos de baja tensión, que combina funciones de protección contra sobrecarga y cortocircuito. Este interruptor automático en miniatura (MCB) se utiliza para garantizar la seguridad de las instalaciones eléctricas, protegiendo los circuitos de posibles daños debido a picos de corriente o sobrecorrientes.

El interruptor tiene una corriente nominal de 16 amperios y está diseñado con una curva de disparo C, lo que lo hace adecuado para circuitos que pueden experimentar picos de corriente de corta duración, como en equipos con motores o cargas inductivas. La curva C garantiza que el interruptor no se dispare innecesariamente por picos transitorios, pero se activa para proteger el circuito cuando la corriente alcanza entre 5 y 10 veces la corriente nominal.

Una de las características destacadas de este interruptor es su capacidad de corte de 6000A a 230V CA, lo que significa que puede interrumpir corrientes de cortocircuito de hasta 6000 amperios sin sufrir daños, garantizando la protección de la instalación.

El Acti9 iK60 está diseñado para una larga vida útil con una resistencia eléctrica de hasta 10,000 ciclos y una resistencia mecánica de hasta 20,000 ciclos, lo que lo hace adecuado para un uso prolongado en sistemas eléctricos. La tensión nominal de aislamiento es de 440 VCA, y tiene una resistencia a picos de tensión de hasta 4 kV, lo que permite una mayor protección contra sobretensiones y transitorios eléctricos.

Este interruptor tiene una frecuencia de funcionamiento de 50 Hz o 60 Hz, lo que lo hace compatible con redes eléctricas de diferentes normativas. Se puede montar en carril DIN para facilitar su instalación en sistemas modulares, optimizando el espacio y permitiendo una instalación sencilla y eficiente.

En cuanto a su diseño, el Acti9 iK60 es de color blanco (RAL 9003) y sus dimensiones son 36 mm de ancho, 85 mm de alto y 78.5 mm de profundidad, con un peso de 200 g. Ofrece un grado de protección IP20 cuando se instala en un armario modular, lo que asegura que el dispositivo esté protegido contra el acceso accidental a sus partes internas, conforme a la norma IEC/EN 60529.

Este interruptor está diseñado para funcionar en un rango de temperaturas de -25°C a 60°C y puede almacenarse a temperaturas de entre -40°C y 85°C, lo que lo hace adecuado para una amplia variedad de entornos. En resumen, el interruptor magnetotérmico Acti9 iK60 16A es una solución robusta, fiable y de alta eficiencia para la protección de circuitos eléctricos en instalaciones residenciales o comerciales.

**Para información más técnica y específica puedes consultar la Ficha Técnica > Adjuntos
