Un marco embellecedor es un componente utilizado en instalaciones eléctricas para mejorar la estética y la integración de los mecanismos, como interruptores, enchufes o tomas de corriente, en la pared. Es una pieza decorativa que rodea el mecanismo y cubre los bordes irregulares o imperfectos del hueco en la pared donde está instalado.

**Siempre debes tener en cuenta que las gamas NO son compatibles entre sí, aunque sean del mismo fabricante, en este caso Simon. Es decir, los mecanismos, teclas/frontales, marcos embellecedores y bastidores de la gama Simon 100 sólo son compatibles entre sí.

.

¿Qué placa es esta?¿Cuántos mecanismos puedo colocar?

La gama Simon 100 tiene varios diseños que son; el marco mínimo y el marco estándar. La diferencia es estética, el marco mínimo tiene un rectángulo decorativo y sólo permite colocar una tecla de alto (1/2 módulo). Sin embargo, el marco estándar es un mero marco que bordea los mecanismos y permite colocar 2 teclas de alto. En ambos casos están disponibles de 1 a 4 elementos y en blanco y negro brillo o mate.

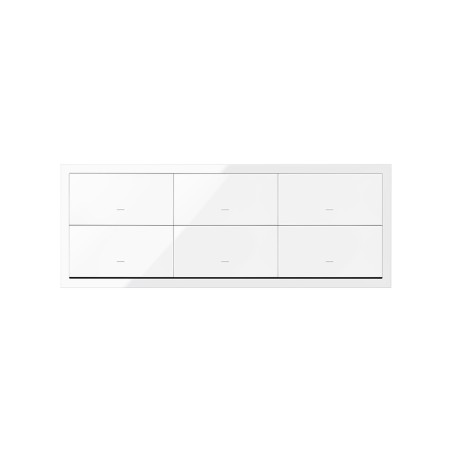

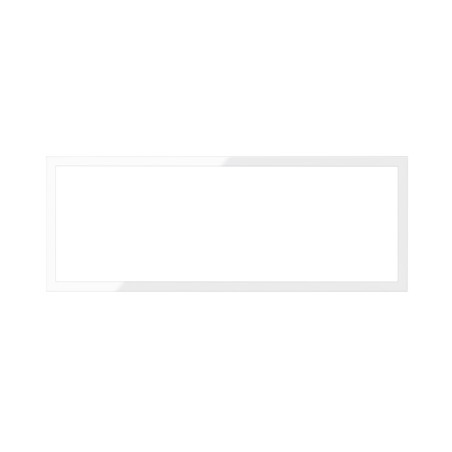

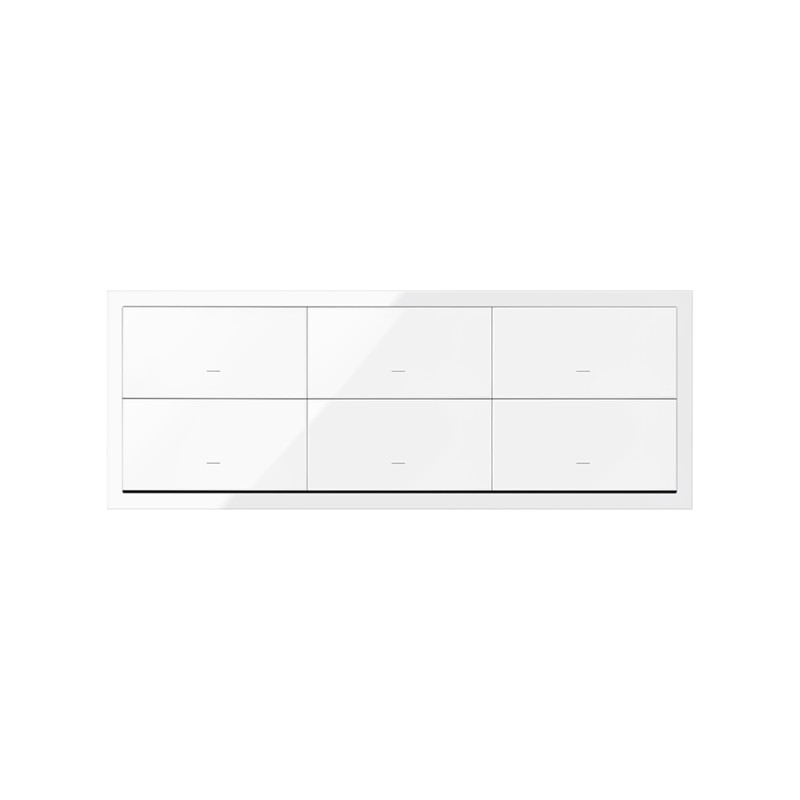

Este marco embellecedor pertenece a la gama Simon 100, y tiene un acabado en material termoplástico. Se trata de una marco estándar de 3 elementos, es decir, puede albergar hasta 6 teclas o un enchufe + 4 teclas. (ver imagen)

.

Para concluir la compra debes añadir el mecanismo y frontal de la gama Simon 100 que desees según la funcionalidad que necesites. Y el bastidor de 3 elementos 10000930-039

.

**IMPORTANTE, ¿Cómo se compone esta gama?

Esta gama tiene un diseño muy especial, es muy diferente a cualquier otra gama estándar. La serie Simon 100 ha sido diseñada para facilitar a las personas la interacción con ella. Es el primero con accionamiento por pulsación en todos sus mecanismos. Dispone de 2 acabados, brillo y mate en blanco y negro (blanco brillo -130, negro brillo -138, blanco mate -230 y negro mate -238)

Ahora bien, es muy sencilla de componer, aunque aparentemente tenga un diseño diferente, se trata de una instalación estándar que está pensada para cajas universales como la D88.

Lo primero de todo, necesitas bastidores; que están disponibles en 1 elemento hasta 4 elementos. Deberás elegirlos en función del marco que vayas a colocar, es decir, si vas a colocar un marco de 2 elementos, el bastidor tendrá que ser de 2 elementos. Funciona igual con las cajas D88, si vas a colocar 2 mecanismos / 2 bastidores, tienes que coger tantas cajas como bastidores tengas.

Luego debes elegir el mecanismo, según la función necesitada; interruptor, conmutador, enchufe... Y después deberás completar la compra con su tecla/frontal correspondiente. Cada mecanismo tiene su propia tecla, que podrás ver enlazada en cada producto.

**Las teclas tienen una apariencia rectangular, ¿Qué significa esto? Que de ancho ocupa el espacio de una caja universal o un bastidor de un elemento. Pero luego depende del marco que elijas, podrás colocar 1 o 2 teclas en el mismo marco. En el marco mínimo de 1 elemento, sólo podrás colocar una tecla, sin embargo, en el marco estándar de 1 elemento te caben dos, una encima de otra. (ver foto, más abajo). Hay algunas teclas, como los enchufes que son cuadrados, y ocupan todo el espacio de un bastidor o de un marco estándar.

**MUY IMPORTANTE. La gama Simon 100, tiene una parte conectada que se conoce como Simon 100 iO ¿Qué significa esto? Que la gama Simon 100 iO tiene sus propios mecanismos y sus propias teclas. Lo único que comparten ambas gamas son los marcos y bastidores.

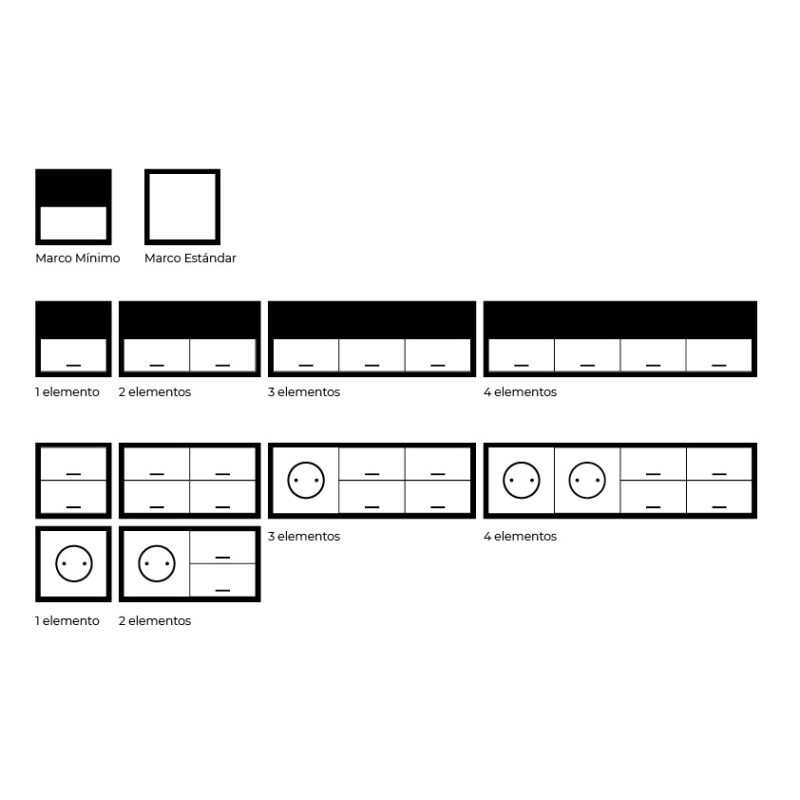

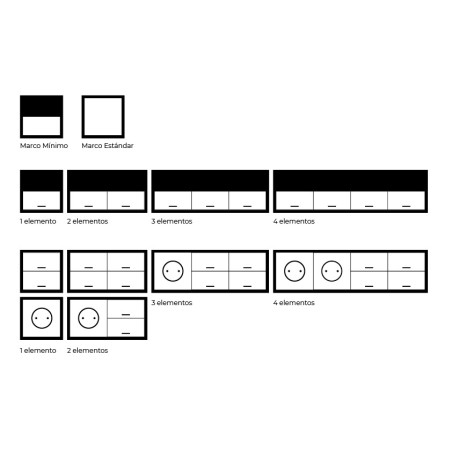

Finalmente, debes elegir los marcos embellecedores en la que dispones de 2 opciones; la versión estándar o la versión mínima. ¿Cuál es su diferencia? La diferencia es mera estética; el marco estándar tiene un cerco que acoge/bordea las teclas y el marco mínimo tiene un espacio decorativo que hace una parte del marco embellecedor más ancho. A continuación te adjuntamos unas imágenes para que puedas valorar los diferentes estilos de composición que ofrece la gama Simon 100.
