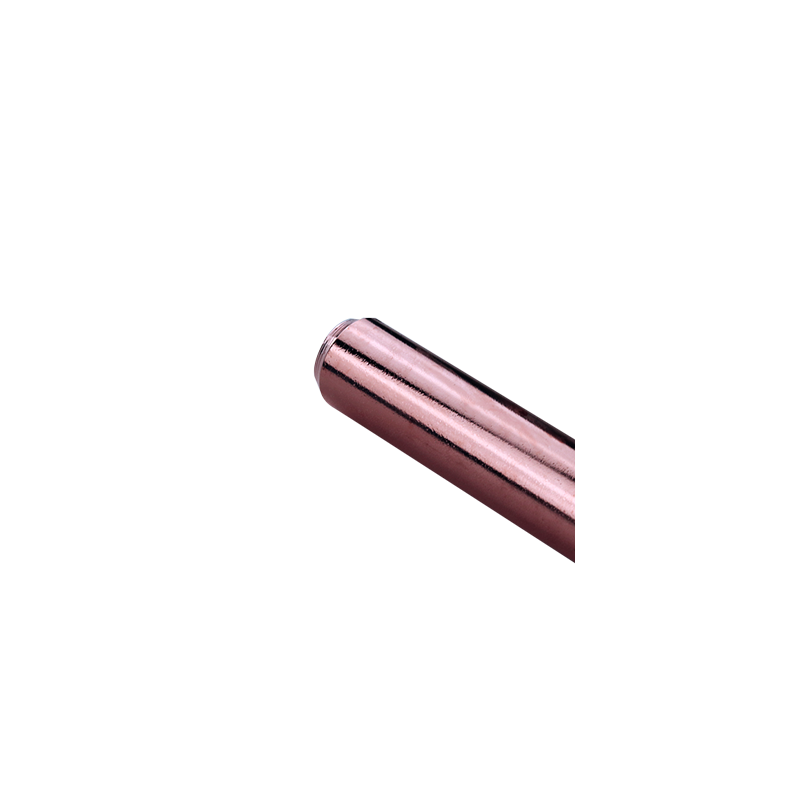

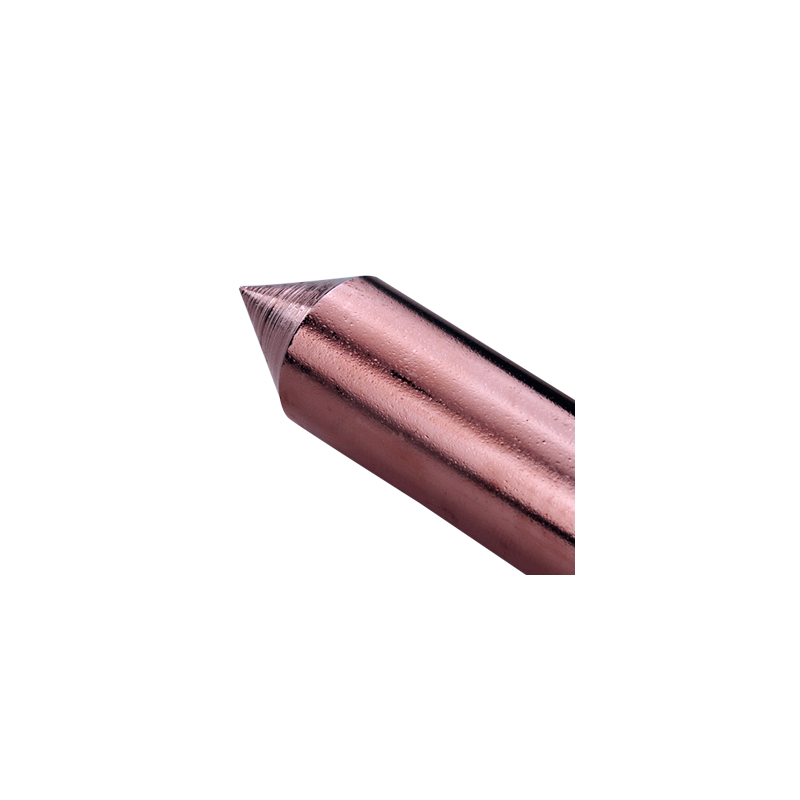

Una pica toma de tierra es un tipo de electrodo que se entierra en el suelo para crear una conexión eléctrica entre una instalación y el terreno. Su propósito principal es permitir la dispersión segura de las corrientes eléctricas no deseadas, protegiendo a las personas y a los equipos en caso de sobrecarga o fallo en el sistema eléctrico. Estas picas, de acero con recubrimiento de cobre, tienen una longitud estándar de 1,5 metros y están fabricadas siguiendo la norma UNE 202006:2010, lo cual asegura su calidad y su adecuada resistencia a la corrosión y al desgaste a lo largo del tiempo.
El uso del cobre desnudo como recubrimiento es esencial, ya que el cobre es altamente conductivo y se adhiere molecularmente al acero, mejorando así la capacidad de conducción de la pica. La ausencia de un aislante en el cobre, es decir, el hecho de que esté "desnudo", permite un contacto directo y eficiente con el suelo, favoreciendo la dispersión de las cargas eléctricas hacia el terreno. Además, el cobre es resistente a la corrosión, lo cual le permite mantener su conductividad y durabilidad a lo largo del tiempo, especialmente en suelos con niveles de humedad variables.
La resistencia de la puesta a tierra depende tanto de la resistividad del terreno como de la longitud del electrodo. En terrenos con alta resistividad (como suelos secos o rocosos), la caída de tensión de las corrientes eléctricas es mayor; se estima que alrededor del 90% de la caída de tensión ocurre en un radio de 1,80 metros alrededor de la pica. Por ello, para mejorar la efectividad de una toma de tierra, es preferible utilizar picas más largas o colocar varias picas en paralelo, separadas al menos por dos metros, y así minimizar la resistencia de la instalación.
Además, la humedad del terreno juega un papel crucial: los suelos húmedos reducen la resistividad del terreno y, por ende, la resistencia de la toma de tierra. Al instalar las picas en zonas donde se alcanzan capas de terreno húmedo, se obtiene una mayor eficiencia en la dispersión de las cargas.
Los beneficios de una instalación de puesta a tierra adecuada son significativos: protege la vida humana y animal, asegura la correcta actuación de los sistemas de protección de los equipos eléctricos, reduce el riesgo de daños en los equipos y garantiza la fiabilidad del servicio eléctrico. En resumen, las picas de toma de tierra son componentes clave en la seguridad y el funcionamiento de los sistemas eléctricos, contribuyendo a la protección de personas y bienes.
| Referencia |
Longitud x Ø nominal |
Ø Real |
Kg/m |
| 1,5 UNE 142 |
1500 x 16 mm |
14.2 mm |
1,875 |
