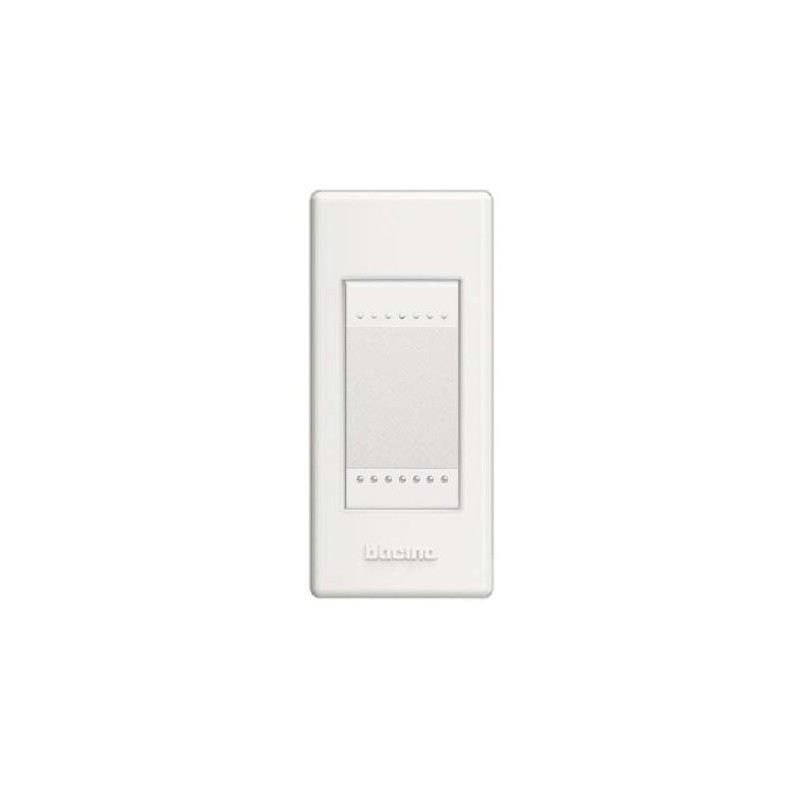

Una placa para perfilería es un componente utilizado en instalaciones eléctricas para cubrir y proteger los mecanismos eléctricos integrados en la perfilería. Pertenece a la gama Livinglight, y está diseñada para proporcionar una estética personalizada y complementaria a la instalación eléctrica.
**IMPORTANTE: Esta placa es únicamente compatible con los mecanismos de 1 módulo de la gama BTicino Livinglight
NO ES COMPATIBLE CON EL RESTO DE GAMAS DE BTICINO.
Está disponible en 3 acabados: blanco, tech y antracita.
Tiene una dimensiones exteriores de 36 x 80 mm.
Da cabida a un mecanismo de 1 módulo Livinglight y viene con un soporte que permite su montaje en la perfilería de manera segura y estética.
.
A mayores, es necesario completar la compra con una caja de empotrar, que bien puedes elegir entre la ref. 510LN para albañilería o tabique hueco, o la 510L para pared hueca.
Estas placas también están disponibles en tamaño 2 módulos:
Placas de 1 módulo |
Placas de 2 módulos |
||||
 |
 |
 |
 |
 |
 |
.
¿Cómo debo realizar la instalación? ¿Qué opciones tengo? Adjuntos > Ver Ficha Técnica
Según el tipo de instalación y según la caja de empotrar que elijas, debes realizar la instalación de una forma u otra.
| Caja de empotrar 510LN
Lo primero de todo, debes saber que las dimensiones de esta caja son longitud 70 mm, anchura 33 mm y profundidad interna 45 mm. (Son medidas externas, incluye el perfil exterior). Para realizar la instalación, simplemente tienes que hacer un hueco de las dimensiones indicadas en el esquema.
.
| Caja de empotrar 510L
Las dimensiones de esta caja son longitud 50.7 mm, anchura 27.8 mm y profundidad interna 45 mm. Para realizar la instalación, simplemente tienes que hacer un hueco de las dimensiones indicadas en el esquema.
.
| Sin caja, sólo placa de perfilería
Simplemente debes utilizar la placa de perfilería atornillada (la pieza que debes empotrar en la pared viene incluida con la placa de perfilería = soporte), es decir, sin uso de caja (Ver esquema)
