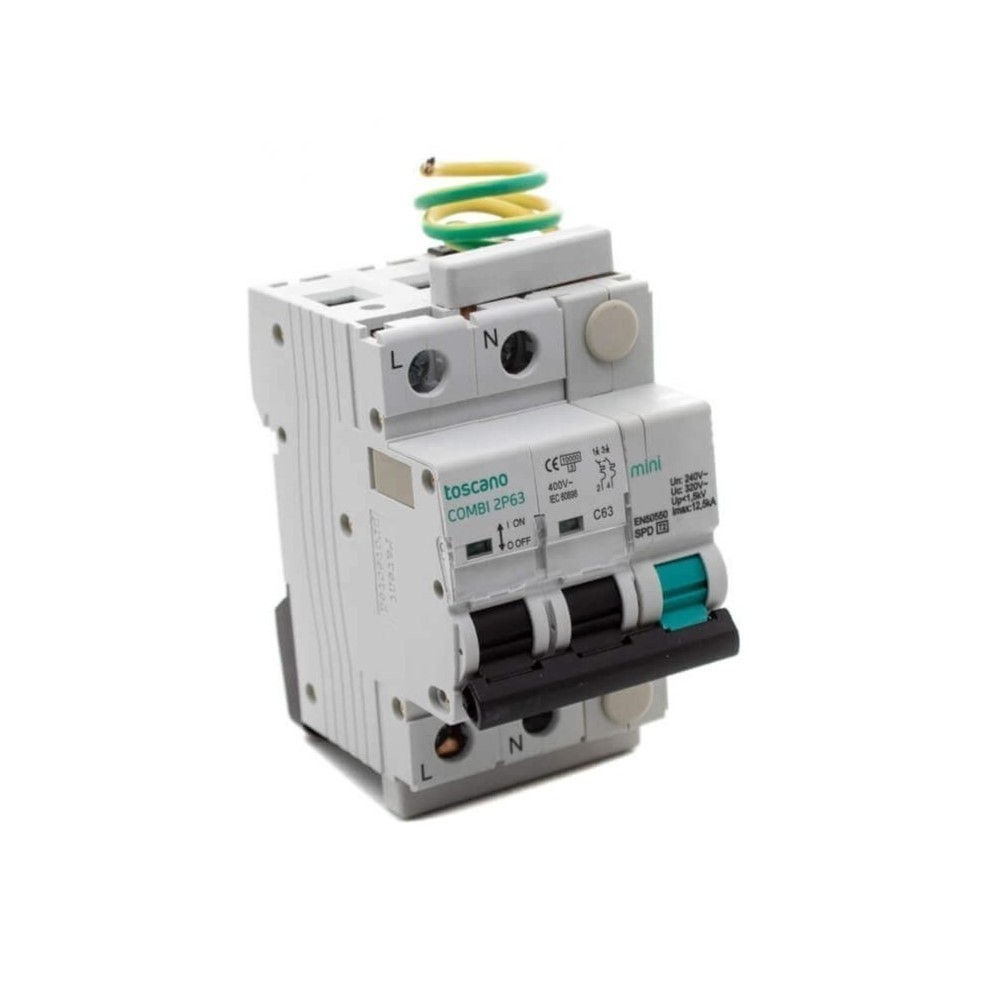

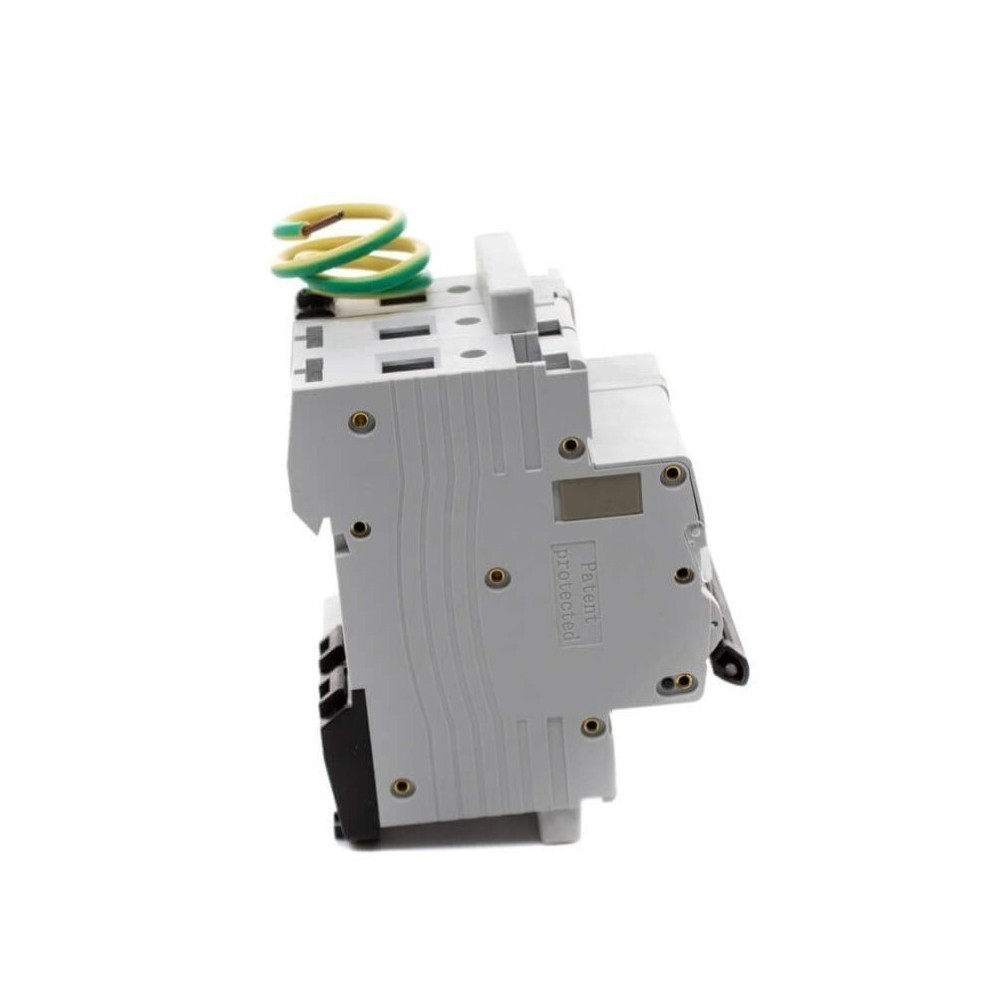

Protector Sobretensiones Transitorias y Permanentes MINI con IGA 2X63A Monofásica

Protector sobretensiones Toscano COMBI-MINI-2P63T15

Dispositivo de protección contra sobretensiones permanentes provocadas por aumentos de la tensión de red, en instalaciones monofásicas. También protege contra sobretensiones transitorias ocasionadas por caídas de rayos o conmutaciones de Red.

Formado por IGA + Bobina/s de disparo.

Además, el equipo incorpora una ventana de aviso que indica en cada momento el estado del equipo.

Funcionamiento: El equipo mide la tensión en la instalación permanentemente y detecta cualquier aumento de ésta, superior al 10% de la tensión nominal. En caso de detectar dicha anomalía, actúa sobre el IGA (Interruptor General Automático), desconectando la tensión en la instalación.

El tiempo de actuación dependerá del nivel de sobretensión detectado (según especificaciones de la Norma UNEEN50550). El dispositivo volverá a estar operativo una vez que se rearme manualmente, siempre y cuando la tensión se encuentre entre sus valores nominales.

En el caso de que se produzca una sobretensión transitoria, el equipo la absorbe, derivándola a tierra evitando así que produzca cualquier daño en los dispositivos conectados a la red. La ventana de aviso quedará iluminada de forma continua en color verde. Si a causa de una sobretensión transitoria la protección quedara inoperativa, mostrará la ventana de aviso en color rojo. En tal caso, el módulo protector habrá quedado inutilizado, debiendo ser sustituido por otro.

A la hora de cablear el equipo, si se conecta equivocadamente una de las fases (L) en el lugar del neutro (N) y le damos corriente al equipo, la ventana de aviso parpadeará rápidamente en color verde indicando que hay un error de conexión.

Si el equipo está bien conectado y en correcto funcionamiento, la ventana de aviso parpadeará en verde lentamente.

A continuación, indicamos el conexionado y el diagrama de instalación del protector contra sobretensiones COMBI-MINI-2PT:
