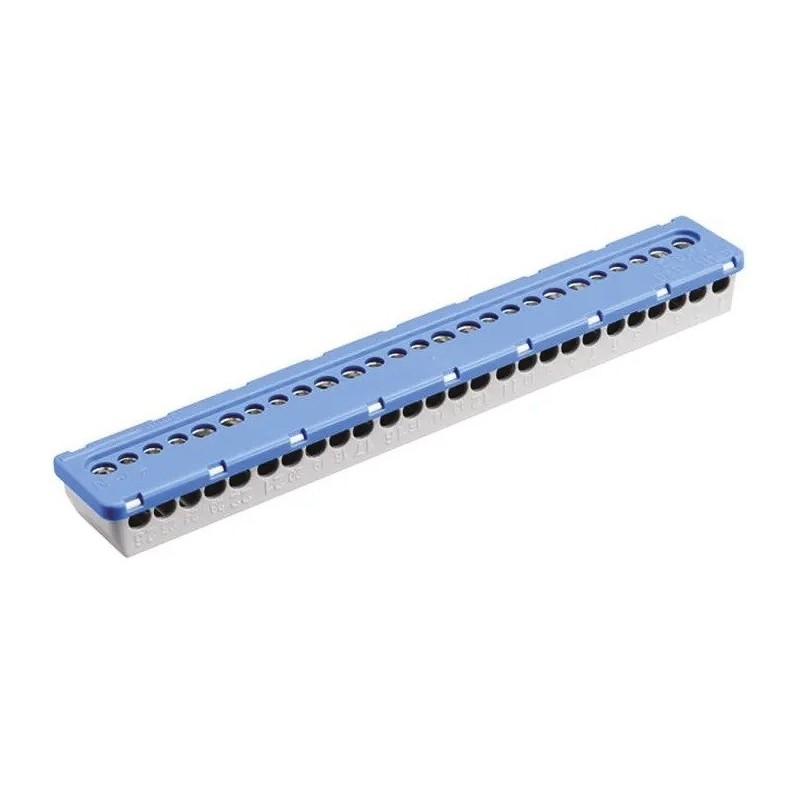

Una regleta de 11 pasos para conexión en soportes con conexión de cable neutro es un dispositivo eléctrico diseñado para organizar y asegurar las conexiones en instalaciones eléctricas. Su principal función es permitir la unión eficiente de varios cables eléctricos en un solo punto, lo que facilita la distribución de corriente hacia diferentes circuitos o dispositivos.
Al contar con conexión de cable neutro, esta regleta está equipada para incluir un conductor neutro en la instalación, algo fundamental en muchas configuraciones eléctricas. El cable neutro permite equilibrar el flujo de corriente y mejorar la seguridad de la instalación, ayudando a evitar sobrecargas y facilitando el correcto funcionamiento de los equipos conectados.

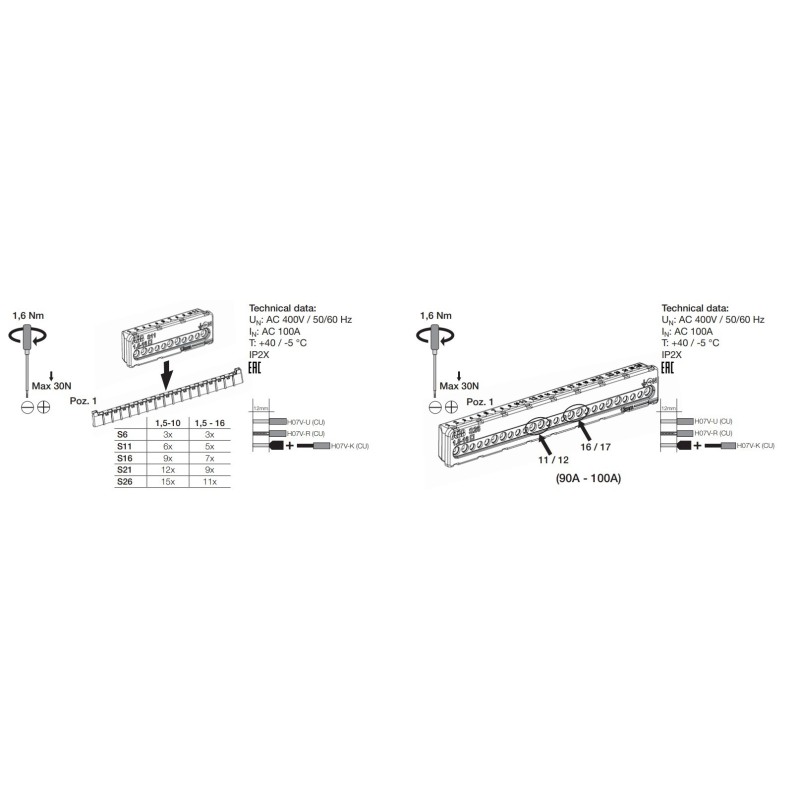

Esta regleta está equipada con 15 conexiones para cables de 1'5-10 mm² y 11 conexiones para cables de 1'5-16 mm², lo que la hace versátil para diversas aplicaciones eléctricas. Las conexiones se realizan mediante terminales de tornillo, proporcionando un contacto firme y estable.
Otras secciones de cable compatibles con esta regleta son:
Cable rígido: de 6 a 16 mm², ideal para instalaciones fijas y estructurales donde se necesite rigidez en el cableado.
Hilo fino con puntera de cable: de 6 a 16 mm², lo que asegura una mayor protección de los hilos finos en la conexión y mejora la durabilidad del sistema.
Hilo fino sin puntera de cable: de 6 a 16 mm², lo que facilita la conexión de hilos delgados sin necesidad de una puntera, aunque con menor protección.
Cable multifilar: de 6 a 16 mm², perfecto para cables flexibles que se utilizan en aplicaciones más dinámicas o donde se necesita mayor flexibilidad.
.
Existen dos tipos de regletas: aquellas que incluyen conexión para cable con neutro (azul) y aquellas que no (verde). Las regletas con conexión para cable con neutro permiten la inclusión de un conductor neutro en la instalación, lo que es fundamental para cumplir con ciertos requisitos de seguridad y funcionalidad en algunos circuitos eléctricos. Por otro lado, las regletas sin conexión para cable con neutro son más simples y se utilizan en aplicaciones donde el neutro no es necesario.
**¡MUY IMPORTANTE! Las regletas de ABB están diseñadas específicamente para ser utilizadas con los soportes de ABB y son compatibles con las cajas Mistral de ABB. Esto significa que no se pueden utilizar con soportes o cajas de otros fabricantes, lo que limita su compatibilidad y asegura un rendimiento óptimo dentro del sistema de ABB.

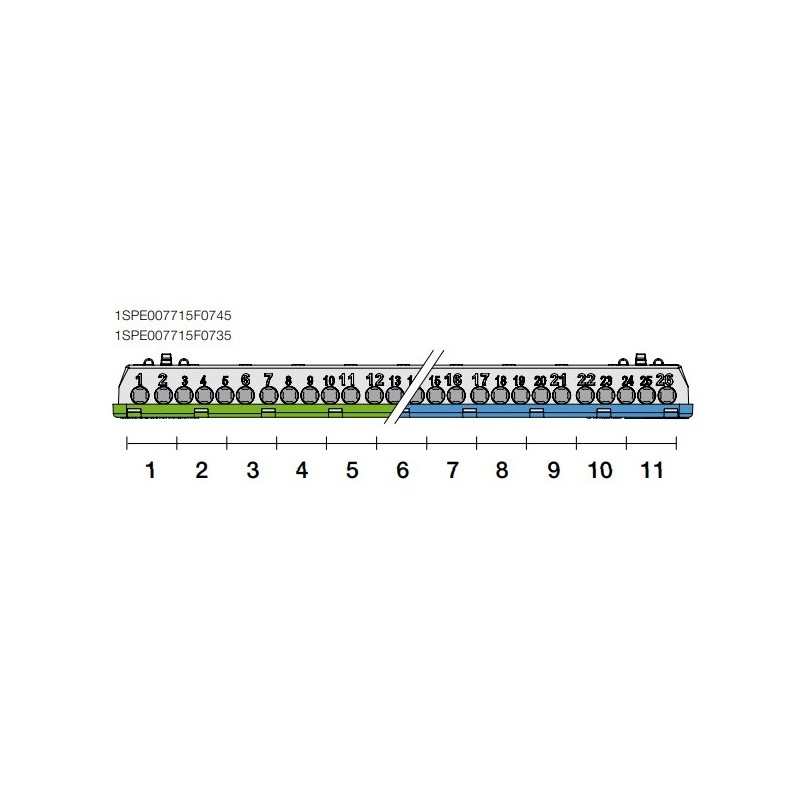

Las regletas están disponibles en diferentes configuraciones, como regletas de 3, 5, 7, 9 y 11 pasos. En este contexto, un paso se refiere a la cantidad de módulos que puede alojar. Por ejemplo;
| Una regleta de 11 pasos puede contener hasta 8 módulos 1SPE007715F0751
| Una de 16 pasos puede albergar 12 módulos 1SPE007715F0752
| Una de 22 pasos hasta 18 módulos 1SPE007715F0753
Ejemplo. Para completar un soporte de 16 pasos, se podría utilizar una combinación de una regleta de 11 pasos y otra de 5 pasos, sumando así los pasos necesarios para una conexión eficiente. Esta organización en pasos y módulos facilita la planificación y ejecución de instalaciones eléctricas, asegurando que se pueda conectar la cantidad adecuada de dispositivos a la red eléctrica de manera segura y ordenada.
.
Una regleta de 11 pasos para conexión en soportes con conexión de cable neutro es un dispositivo eléctrico diseñado para organizar y asegurar las conexiones en instalaciones eléctricas. Su principal función es permitir la unión eficiente de varios cables eléctricos en un solo punto, lo que facilita la distribución de corriente hacia diferentes circuitos o dispositivos.
Al contar con conexión de cable neutro, esta regleta está equipada para incluir un conductor neutro en la instalación, algo fundamental en muchas configuraciones eléctricas. El cable neutro permite equilibrar el flujo de corriente y mejorar la seguridad de la instalación, ayudando a evitar sobrecargas y facilitando el correcto funcionamiento de los equipos conectados.
Esta regleta está equipada con 15 conexiones para cables de 1'5-10 mm² y 11 conexiones para cables de 1'5-16 mm², lo que la hace versátil para diversas aplicaciones eléctricas. Las conexiones se realizan mediante terminales de tornillo, proporcionando un contacto firme y estable.
Otras secciones de cable compatibles con esta regleta son:
Cable rígido: de 6 a 16 mm², ideal para instalaciones fijas y estructurales donde se necesite rigidez en el cableado.
Hilo fino con puntera de cable: de 6 a 16 mm², lo que asegura una mayor protección de los hilos finos en la conexión y mejora la durabilidad del sistema.
Hilo fino sin puntera de cable: de 6 a 16 mm², lo que facilita la conexión de hilos delgados sin necesidad de una puntera, aunque con menor protección.
Cable multifilar: de 6 a 16 mm², perfecto para cables flexibles que se utilizan en aplicaciones más dinámicas o donde se necesita mayor flexibilidad.
.
Existen dos tipos de regletas: aquellas que incluyen conexión para cable con neutro (azul) y aquellas que no (verde). Las regletas con conexión para cable con neutro permiten la inclusión de un conductor neutro en la instalación, lo que es fundamental para cumplir con ciertos requisitos de seguridad y funcionalidad en algunos circuitos eléctricos. Por otro lado, las regletas sin conexión para cable con neutro son más simples y se utilizan en aplicaciones donde el neutro no es necesario.
**¡MUY IMPORTANTE! Las regletas de ABB están diseñadas específicamente para ser utilizadas con los soportes de ABB y son compatibles con las cajas Mistral de ABB. Esto significa que no se pueden utilizar con soportes o cajas de otros fabricantes, lo que limita su compatibilidad y asegura un rendimiento óptimo dentro del sistema de ABB.
Las regletas están disponibles en diferentes configuraciones, como regletas de 3, 5, 7, 9 y 11 pasos. En este contexto, un paso se refiere a la cantidad de módulos que puede alojar. Por ejemplo;
| Una regleta de 11 pasos puede contener hasta 8 módulos 1SPE007715F0751
| Una de 16 pasos puede albergar 12 módulos 1SPE007715F0752
| Una de 22 pasos hasta 18 módulos 1SPE007715F0753
Ejemplo. Para completar un soporte de 16 pasos, se podría utilizar una combinación de una regleta de 11 pasos y otra de 5 pasos, sumando así los pasos necesarios para una conexión eficiente. Esta organización en pasos y módulos facilita la planificación y ejecución de instalaciones eléctricas, asegurando que se pueda conectar la cantidad adecuada de dispositivos a la red eléctrica de manera segura y ordenada.
.
