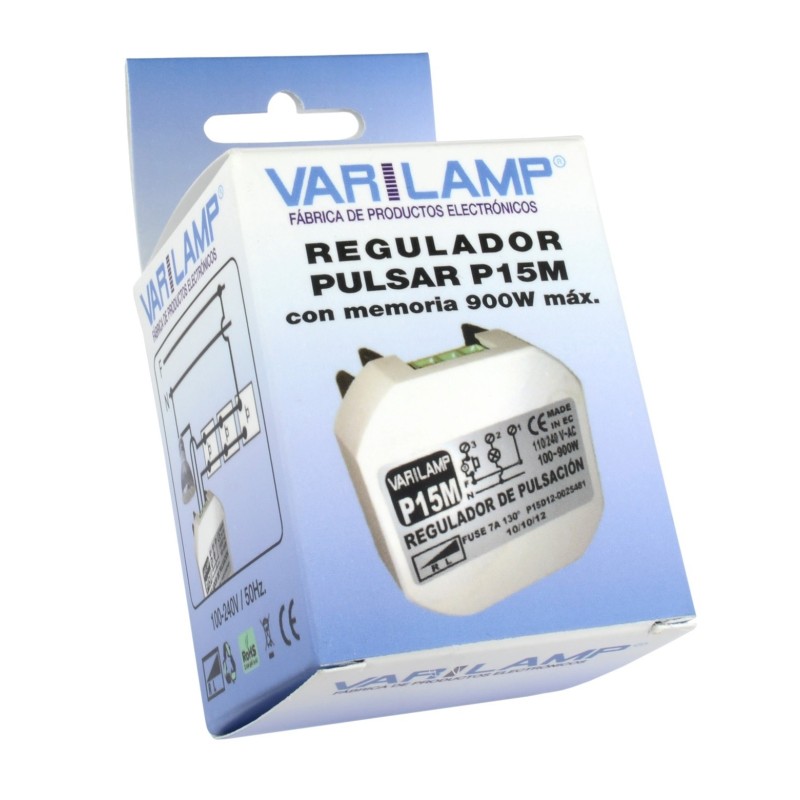

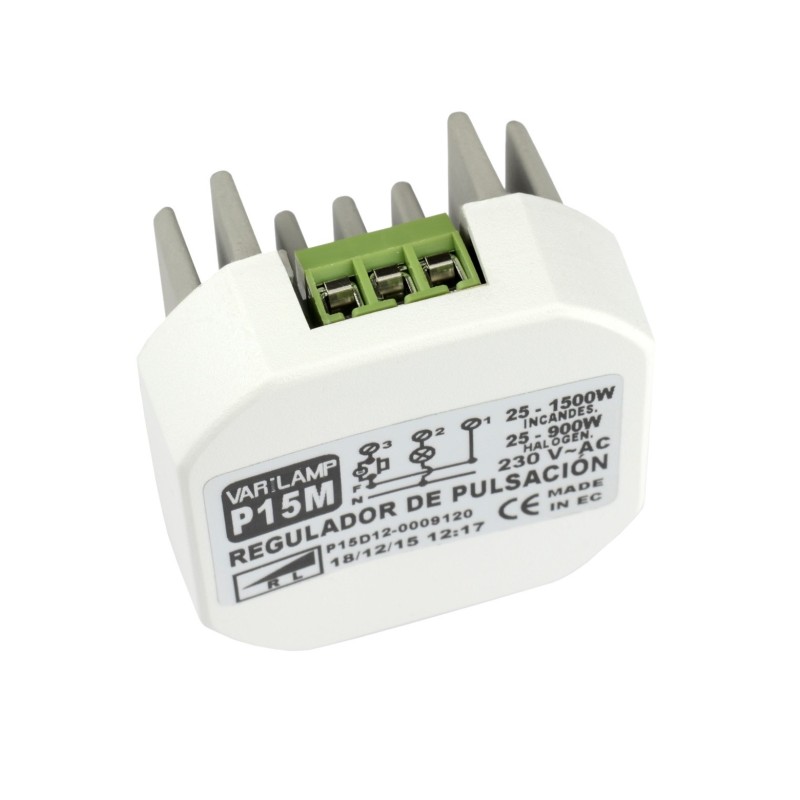

Regulador de Iluminación por Pulsador Pulsar P15M

Regulador de luz por pulsadores PULSAR 15M

Un regulador a pulsadores para halógenos e incandescencia es un dispositivo que permite ajustar la intensidad luminosa de bombillas halógenas y de incandescencia mediante pulsadores. Está diseñado para usarse con el voltaje estándar de 230V en sistemas de corriente alterna (AC) a 50Hz, y su instalación requiere solo tres cables, lo que facilita su integración en instalaciones eléctricas existentes.

Características y Funcionalidades Principales

1. Ajuste de Intensidad Lumínica: Permite controlar la luminosidad desde un mínimo del 5% hasta un máximo del 90%, permitiendo a los usuarios ajustar el brillo según sus necesidades. Esto también impacta en el consumo de energía, pues se regula en la misma proporción que la luminosidad, lo que se traduce en ahorro energético.

2. Memoria de Última Configuración: Este regulador cuenta con una memoria que retiene el último nivel de luminosidad utilizado, lo que facilita el uso ya que, al encenderse nuevamente, se restablece el nivel de luz anterior.

3. Encendido desde el Mínimo: Tiene una función especial que permite encender la luz desde su nivel mínimo al mantener presionado el pulsador cuando la luz está apagada, lo cual puede ser útil para crear una iluminación suave o ambiental.

4. Compatibilidad: Es compatible con bombillas de incandescencia y halógenas, lo que lo hace ideal para instalaciones que usan estos tipos de lámparas.

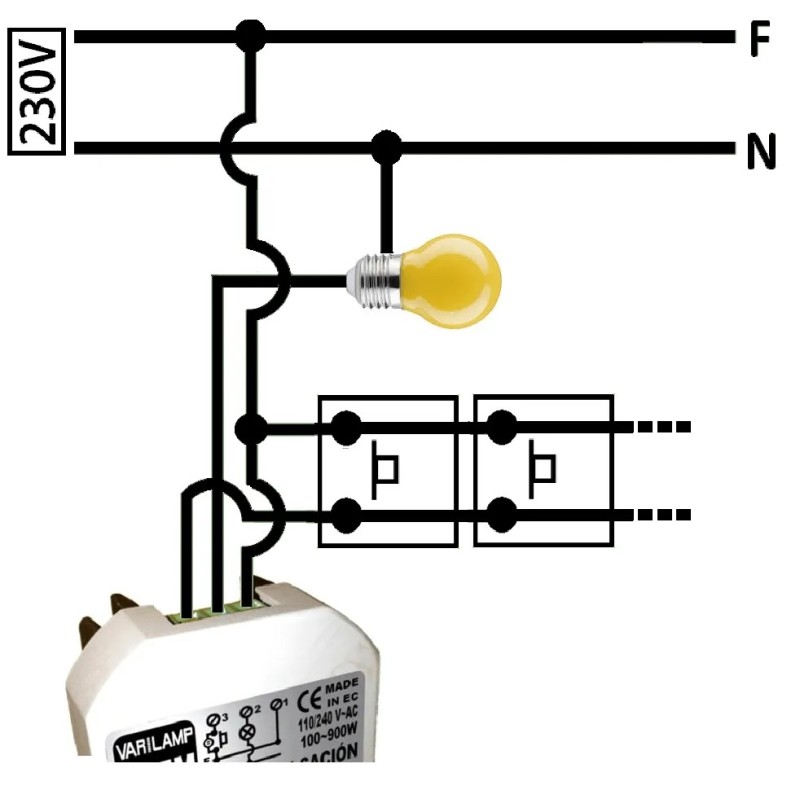

Esquema de Instalación (Conexión de 3 Hilos)

Para instalar este regulador correctamente, se deben seguir los siguientes pasos:

Borna 1: Conectar la fase (cable de corriente)

Borna 2: Conectar la vuelta de carga, que debe venir del neutro

Borna 3: Conectar la vuelta de los pulsadores (interruptores de control), la cual proviene de la fase

Además:

Pulsadores: Se pueden conectar hasta 5 pulsadores en paralelo si tienen indicador luminoso y una cantidad ilimitada de pulsadores sin luz indicadora. Esto permite controlar la intensidad de la luz desde diferentes puntos de la instalación.

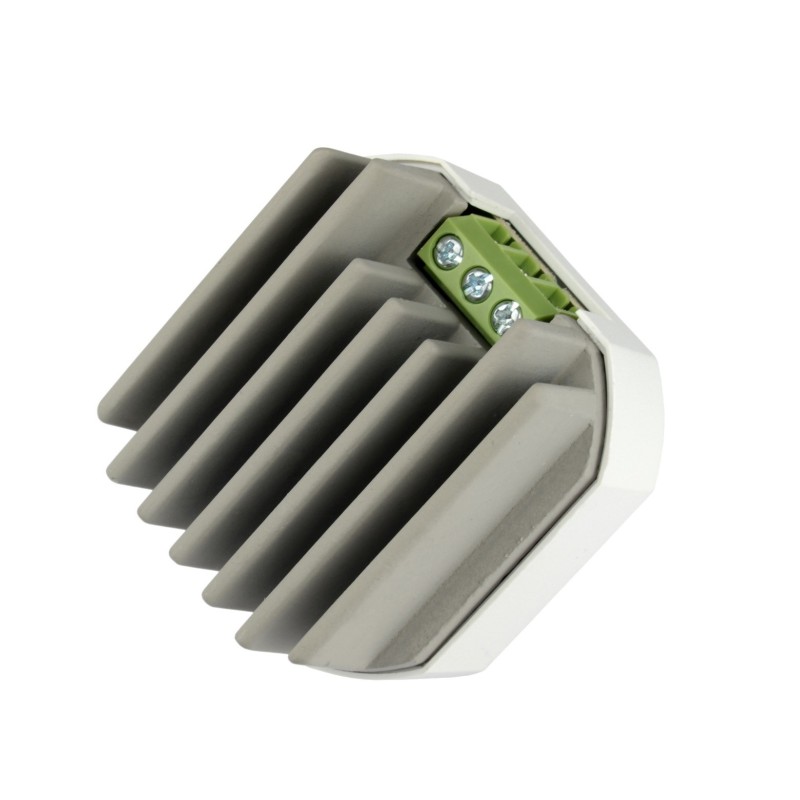

**Nota: El esquema de conexión puede aparecer reflejado debido a la posición del disipador aleteado, que se encuentra en el lado opuesto de la etiqueta. Esto es importante para no confundir las conexiones.

Aplicaciones Comunes

Este tipo de regulador es especialmente útil en aplicaciones residenciales y comerciales donde se requiere ajustar la intensidad de la iluminación de acuerdo con la ocasión o el ambiente deseado, como en salas, comedores, habitaciones o áreas de exposición.
