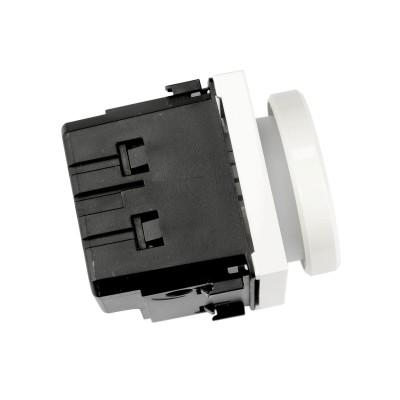

Tensión de alimentación:
230V 50-60Hz 700VA
127V 50-60Hz 350VA
Tipo de carga: Balasto electrónico regulable, con entrada de control de 1-10V.
Conexión:
Desconecte la tensión de red cuando realice la instalación
Este regulador de fluorescencia se podrá conectar a balastos electrónicos regulables con entrada de control de 1-10V, según se muestra en el siguiente esquema:
La carga máxima que se puede conectar a los terminales de control + y -, no debe superar los 50mA.
Ver especificaciones del balasto electrónico regulable que se quiere instalar.
Los balastos electrónicos, generan un pico instantáneo muy alto de corriente en la conexión, por lo que se recomienda no conectar más de 6 balastos al regulador de fluorescencia.
En instalaciones, donde se requiera la conexión de más de 6 balastos electrónicos a un mismo mecanismo regulador, es recomendable la utilización de un contactor, con el que proteger los contactos del mecanismo. Tal y como se muestra en la siguiente imagen:
Funcionamiento:
Giro del botón en sentido de las agujas del reloj
Si la carga estuviera apagada, es decir, el botón giratorio se encuentra en posición de girado completamente en el sentido contrario al de las agujas del reloj, al empezar a girar en sentido a las agujas del reloj conectará la carga (se escucha un “click”) y aumentará el nivel de intensidad, en la medida en que giremos el botón en este sentido.
Si la carga estuviera en un punto de regulación determinado, aumentará la intensidad en la carga, en la medida en la que giremos en este sentido.
Si giramos el botón totalmente en el sentido horario, este se detendrá en un tope, el cual coincidirá con el nivel máximo de intensidad de regulación
Giro del botón en sentido contrario al de las agujas del reloj
Si la carga estuviera en un punto de regulación determinado o al máximo, disminuirá la intensidad en la carga, en la medida en que giremos el botón en este sentido.
Si giramos el botón totalmente en el sentido contrario al de las agujas del reloj, se escuchará un “click” y este se detendrá en un tope, la carga se desconectará.
Completar instalación con su correspondiente bastidor y marco embellecedor de la misma gama Zenit.
