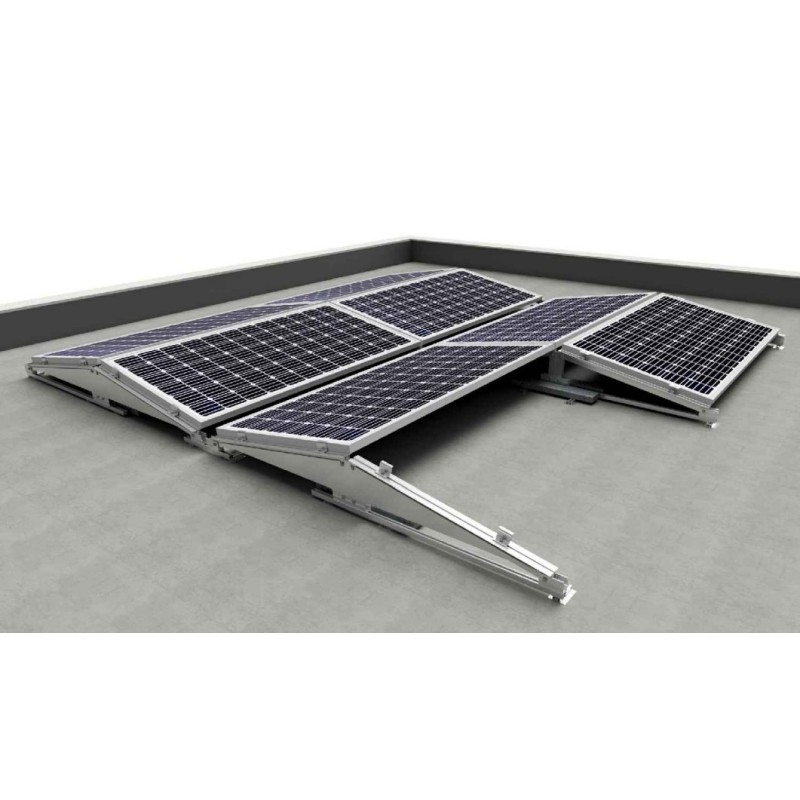

Estructura inclinada para cubierta plana Sunfer 26H

Soporte inclinado lastrado con opción de Inclinación 10º - 15º

La fijación incluye junta de estanqueidad

La disposición de los módulos es horizontal y es válido para módulos (paneles) de hasta 2279x1150 mm y espesores de 30 hasta 45 mm

Lastres NO incluidos.

Sistema autoportante para cubiertas planas ≤5º tipo tela asfáltica, grava ajardinada, tipo Deck, etc... donde no se puede taladrar.

El sistema Este-Oeste permite aprovechar al máximo la cubierta y el aprovechamiento de la captación.

El sistema modular premontado y su liviano peso hacen de este sistema un montaje e instalación rápido y sencillo sin necesidad de realizar ningún tipo de obra, ahorrando así en tiempo.

Portalastre regulable para facilitar la compatibilidad con todo tipo de bordillos, adoquines u otros lastres, incluso descatalogados.

Esta estructura cuenta con una opción Windbreaker (cortavientos lateral) para poder reducir el peso de los lastres, y una base de EPDM de 10 mm. de espesor para garantizar la estabilidad del soporte.

"IMPORTANTE: La opción Windbraker no va incluida en este soporte y se compra aparte"

Se han realizado simulaciones en el túnel del viento para garantizar la reducción de la acción del viento y la fricción con el mínimo lastre.

Este soporte incorpora un sistema único en el sector de portalastres regulables que permite colocar cualquier tipo de lastre del mercado, incluso descatalogados, se adapta a cualquier tamaño y tipo de contrapeso (bordillos, bloques de hormigón...) pudiendo colocar el contrapeso descentrado o centrado repartiendo así el peso.

Portalastre en pórticos internos:

Portalastre en pórticos externos

A continuación mostramos una tabla en la que figuran las velocidades máximas de viento admisibles por la estructura:

Modelo computacional comprobado mediante EUROCÓDIGO 9 "PROYECTO ESTRUCTURAS DE ALUMINIO"

Para garantizar la resistencia a la velocidad máxima de diseño se deberán utilizar el lastre indicado por el fabricante para cada situación.

La estructura inclinada 26H ofrece diversas opciones que se adaptan a cualquier instalación de paneles solares.

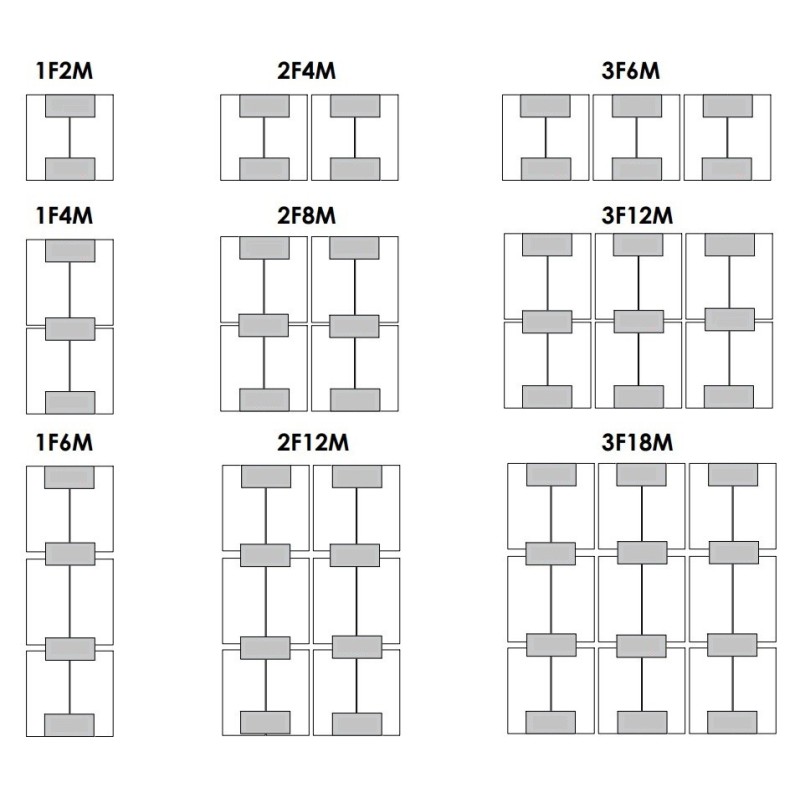

Se puede elegir entre las siguientes variantes: hasta 3 filas, desde 2 hasta 18 módulos e inclinación de 10º o 15º.

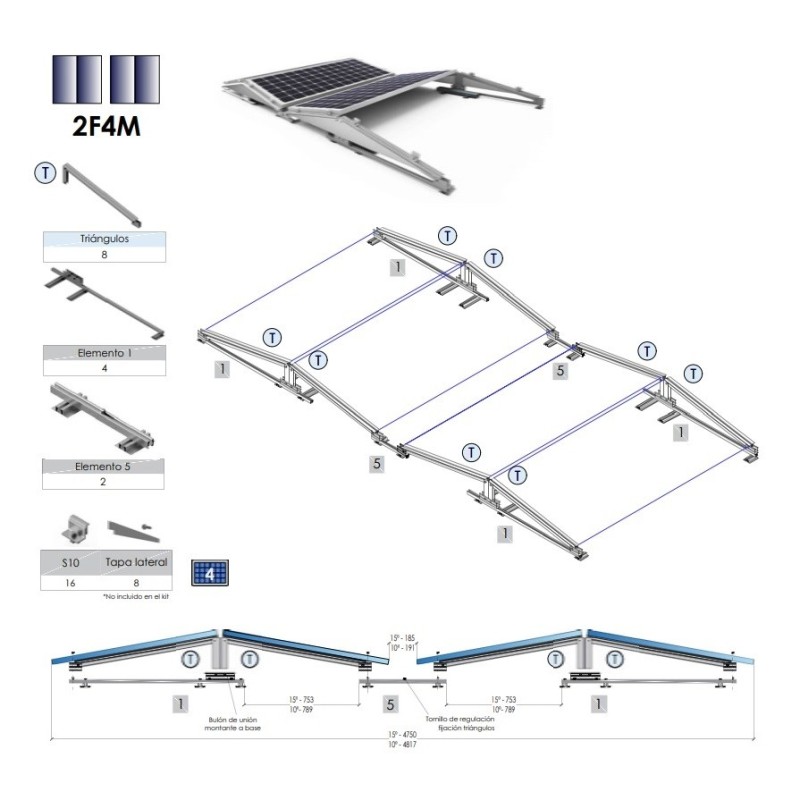

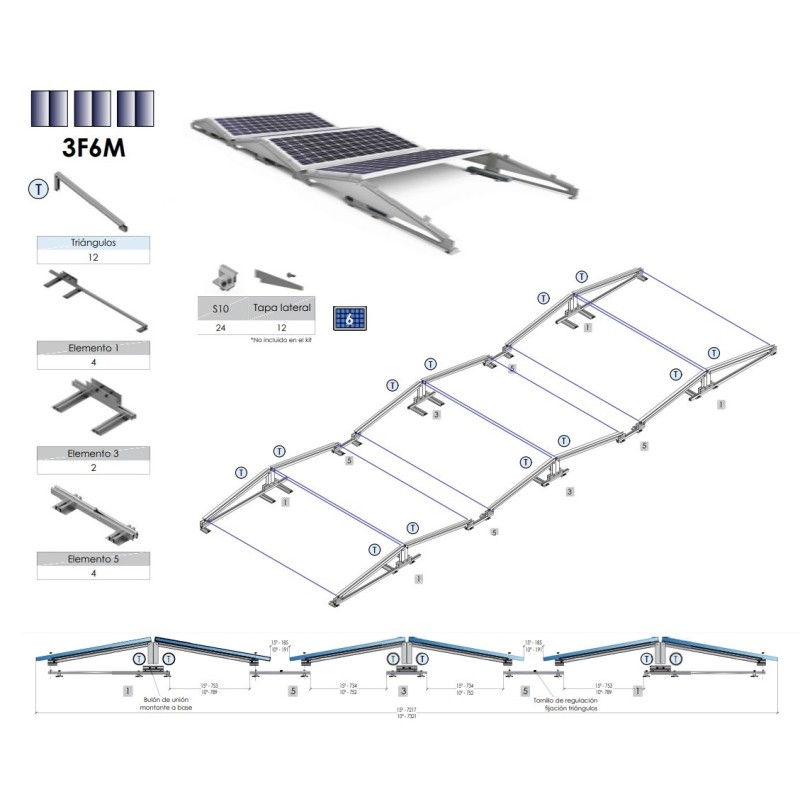

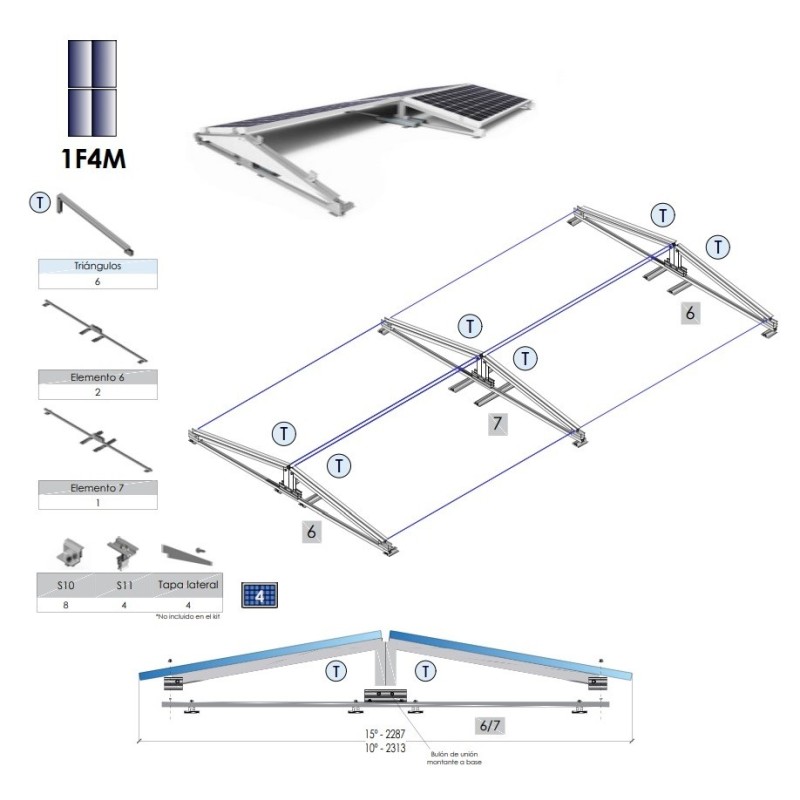

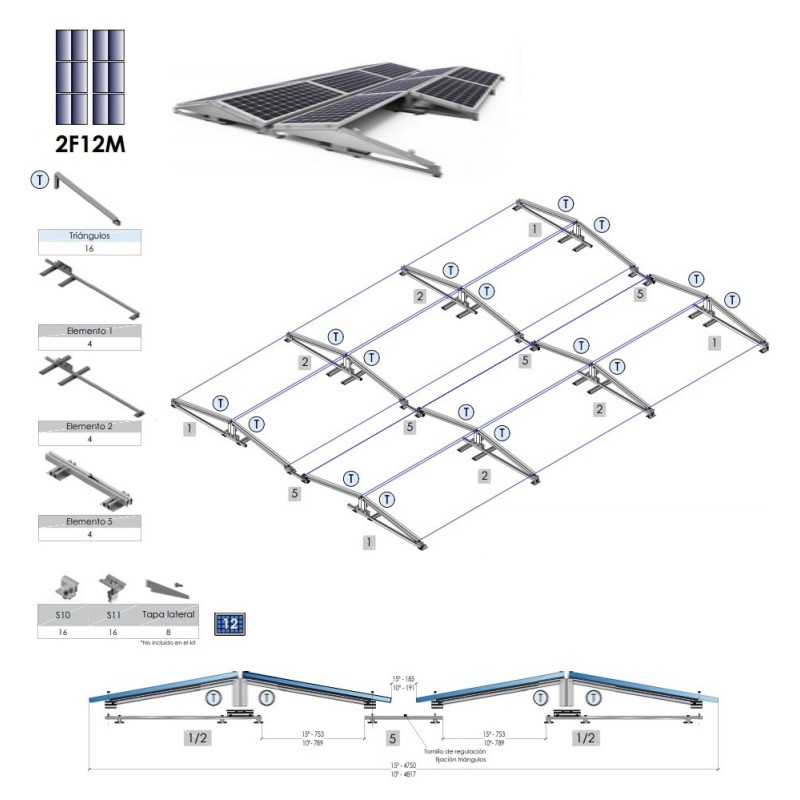

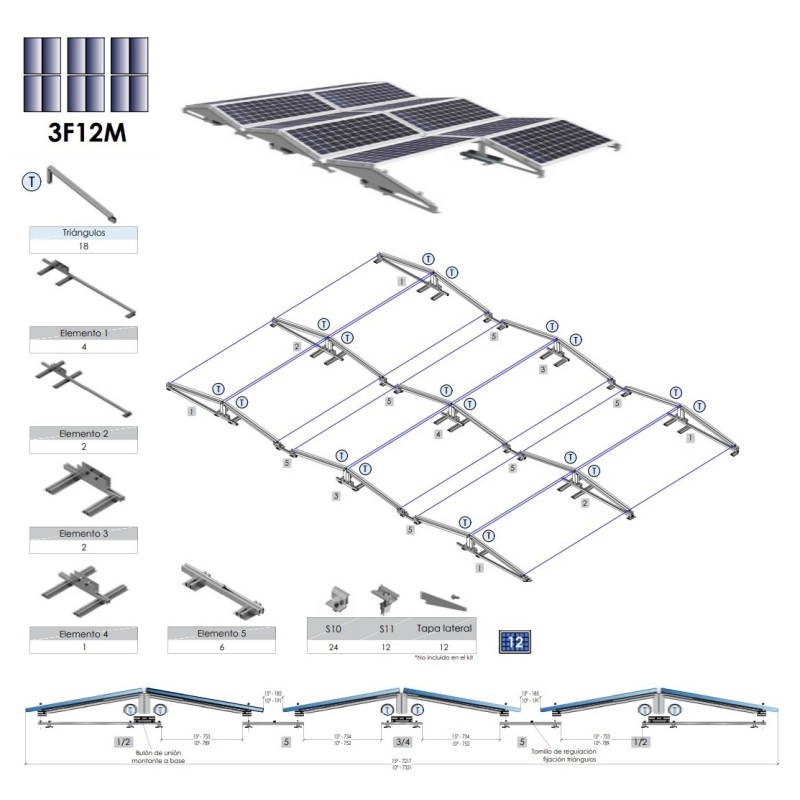

A continuación indicamos un esquema de las diversas opciones de instalación, las cuales podrás seleccionar a la hora de realizar la compra del soporte:
