Cómo identificar los cables en una instalación eléctrica de cruzamiento
El planteamiento adecuado parte de comprender el cableado eléctrico de un circuito de cruzamiento, que difiere de un punto de luz simple (interruptor) o de una instalación conmutada (dos conmutadores).

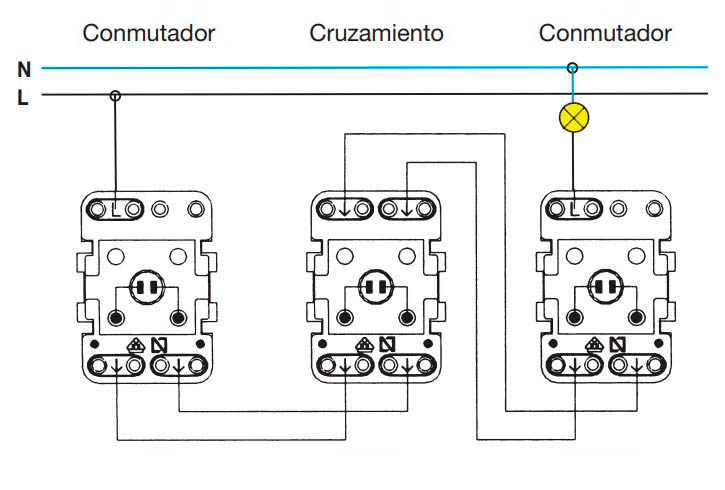

Lo primero que hay que tener claro es que en una instalación de cruzamiento simple intervienen tres mecanismos: 1 cruzamiento y 2 conmutadores. Este tipo de instalaciones permiten controlar una iluminación desde 3 puntos distintos, de manera que se pueda encender y apagar la luz desde esos 3 puntos indistintamente.

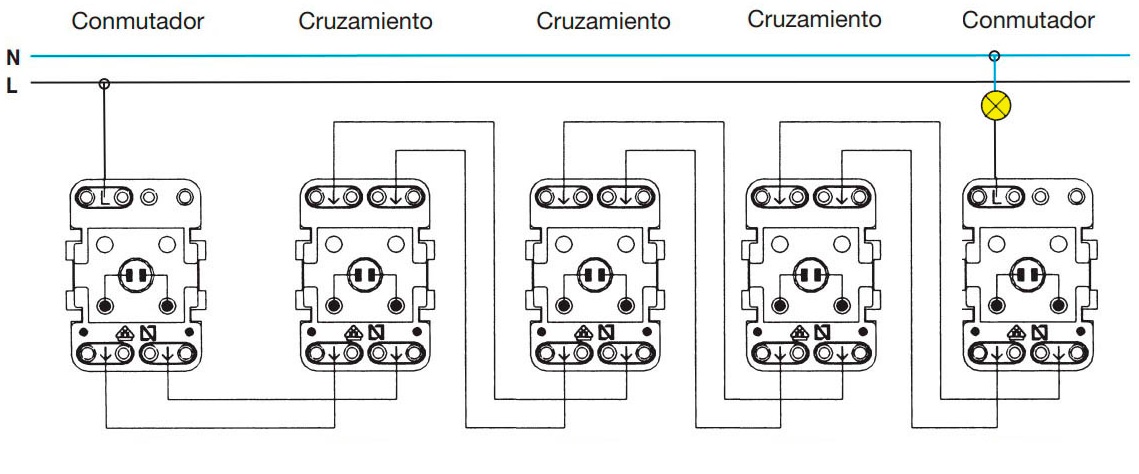

Este sería el caso simple, en el que tenemos 3 mecanismos, pero una luz se puede encender y apagar desde más puntos según se desee. En este caso, simplemente habría que añadir al circuito más cruzamientos. A más puntos de encendido y apagado, mayor número de cruzamientos requerirá la instalación.
Ahora bien, ¿cómo identificamos los conmutadores y cruzamientos?
La identificación de cada mecanismo se hace a través de su cableado, el cual, puede haber sido reutilizado o presentar variaciones según el instalador o la antigüedad de la instalación.
Por tanto, el procedimiento correcto exige una secuencia ordenada:
- Verificación del recorrido del circuito: identificar físicamente cómo se distribuyen los cables o conductores entre cajas de registro y mecanismos.
- Localización de la fase activa: mediante comprobación instrumental (mediante un buscapolos o un multímetro, por ejemplo), evitando suposiciones.
- Comprobación de continuidad de conductores: verificar si un cable eléctrico está bien conectado de un punto a otro, es decir, que no está cortado, interrumpido o mal empalmado.
- Marcado previo de los conductores: antes del embornado final, garantizando una conexión coherente y mantenible.
En un cruzamiento, lo primero no es medir: es entender qué circuito tienes delante
Al mecanismo de cruzamiento no le llega ni fase directa ni retorno a lámpara. Lo que recibe son dos pares de conductores (4 cables), que vienen del conmutador anterior y continúan hacia el siguiente. Su función no es alimentar, sino cruzar esos conductores, modificando el camino eléctrico según la posición del mecanismo.
Por tanto, el cableado queda de la siguiente manera:
Los conmutadores gestionan la entrada de fase y la salida hacia el punto de luz. Sólo va a haber 2, en los extremos del circuito, y les va a llegar 3 cables a cada uno.
Los cruzamientos intermedios, tantos como requiera la instalación, hacen de nexo y van a recibir siempre 4 cables.
Entender esto cambia completamente la forma de trabajar: los cables dejan de verse como hilos independientes y pasan a interpretarse como partes de una cadena funcional. Cuando el instalador comprende esta arquitectura, ya no depende de colores ni suposiciones. Es capaz de seguir el circuito, identificar cada conductor por su función y ejecutar el conexionado con criterio técnico y coherencia.
El conmutador inicial no juega el mismo papel que el final
Los conmutadores situados en los extremos son los únicos que gestionan la alimentación y el punto de luz. Cada uno recibe un conjunto distinto de cables:
Cableado del conmutador de entrada:
Fase (L): entra al borne común del conmutador. Es la línea que alimenta el circuito.
Dos conductores: salen desde los bornes de conmutación hacia el cruzamiento.
Cableado del conmutador de salida:
Dos conductores: procedentes del cruzamiento.
Retorno a lámpara: conectado al borne común, es el conductor que lleva la fase conmutada hasta la luminaria.
El cruzamiento se reconoce porque trabaja con cuatro conductores funcionales.
¿Qué cableado le llega al cruzamiento? Siempre le llegan 4:
- Dos conductores procedentes del conmutador o del cruzamiento anterior.
- Dos conductores de salida que continúan hacia el siguiente mecanismo.
El cruzamiento no genera ni recibe energía por sí mismo. Su función es puramente lógica. En una posición, conecta los dos cables de conmutación en paralelo, y en la otra posición, los conecta cruzados (intercambia los conductores). Esto permite cambiar el camino que sigue la fase dentro del circuito.
Si no tienes clara la topología, cualquier medición te va a confundir
Cuando no hay un esquema mental previo, se suelen generar lecturas incoherentes, sobre todo si la instalación ha sido reformada, los colores no ayudan o hay empalmes intermedios.
Antes del polímetro, toca leer la instalación físicamente
Antes de cualquier ensayo eléctrico conviene observar y seguir canalizaciones, abrir cajas de registro, observar entradas y salidas de tubo y mirar cómo se agrupa el cableado de la instalación. Buena parte del diagnóstico se resuelve leyendo el trazado físico: de qué tubo vienen los cables, cuáles van juntos y qué pares parecen unir mecanismos entre sí. Esa lectura previa reduce mucho los errores.
La prueba de tracción sigue siendo una herramienta muy útil cuando hay dudas de recorrido
Cuando no está claro si dos extremos pertenecen al mismo conductor o a la misma manguera, una tracción suave y controlada puede ayudar a confirmar recorrido físico entre cajas o mecanismos. Con esto no se puede comprobar la continuidad, pero sí aporta una primera verificación de trazado antes de pasar a realizar las comprobaciones con el multímetro. En instalaciones con registros intermedios, esa lectura mecánica suele ahorrar muchas comprobaciones inútiles.
Cajas de registro, tubos y entradas de mecanismo: qué conviene observar
Lo útil aquí es contar cuántos cables entran por cada tubo, identificar qué grupos parecen viajar juntos y distinguir si hay un conductor que claramente alimenta, si hay un retorno hacia la luminaria o si lo que ves son pares de unión entre mecanismos. En un cruzamiento bien interpretado, el dibujo físico de tubos y cajas suele confirmar la lógica funcional del circuito.
Cuando los colores no cuadran, la instalación se interpreta por función, no por apariencia
El REBT (Reglamento Electrotécnico para Baja Tensión) sí fija códigos de color para los cables eléctricos. En el caso de cableados de iluminación serían los siguientes:
Neutro (N): azul.
Fase (L): marrón, negro o gris.
Pero en obra real puede haber reformas, sustituciones parciales o criterios antiguos, así que el color orienta, pero no en todas las instalaciones se utilizan estos colores reglamentarios.
La fase se localiza primero, pero con un criterio de seguridad muy estricto
Identificar correctamente el conductor de fase (L) es una operación básica de diagnóstico que debe realizarse siempre con criterio técnico, no por colores. Como ya hemos indicado anteriormente, nunca hay que fiarse del color utilizado.
La fase es el conductor activo que aporta tensión respecto a neutro y tierra, y su correcta localización condiciona todo el conexionado del circuito.
Los métodos de comprobación pueden ser mediante distintos instrumentos o tester. Por ejemplo, un buscapolos, herramienta sencilla para una primera identificación, o con un multímetro, que sería el método recomendado en diagnóstico profesional.
Qué buscas exactamente cuando usas un buscapolos en este circuito
Lo que buscas no es “probar cables” al azar, sino localizar qué conductor está alimentando el primer conmutador. La fase te sirve para fijar el punto de arranque del circuito. A partir de ahí, el resto del trabajo ya no consiste en buscar tensión en todas partes, sino en reconstruir la lógica de todo el cableado.
La fase te dice dónde empieza el circuito, no cómo termina
Encontrar la fase resuelve una parte del problema, pero no identifica por sí sola los otros dos cables de conmutación, ni el par que cruza el mecanismo intermedio, ni la vuelta a lámpara. La fase solo entra por el primer conmutador; el resto de conductores adquiere sentido cuando los lees dentro de la secuencia completa del cruzamiento.
Después de localizar, se corta, se verifica ausencia de tensión y se sigue en frío
Aquí conviene ser tajante: la localización con tensión es puntual; el diagnóstico fino, la continuidad, el puenteado controlado y el embornado deben hacerse con la instalación en ausencia de tensión.
El INSST (Instituto Nacional de Seguridad y Salud en el Trabajo) sitúa esa verificación dentro de la secuencia básica de seguridad y recuerda que debe hacerse inmediatamente antes del trabajo.
La continuidad es la prueba que de verdad pone nombre a cada conductor
La continuidad es la prueba que mejor convierte un cable “parecido a otro” en un conductor con función asignada.
Recordamos de nuevo que la prueba debe hacerse con el circuito desenergizado y el elemento aislado del resto del circuito, y que la señal acústica que emita el tester, sólo indica que existe un camino continuo entre dos puntos. En la instalación de cruzamiento que estamos abordando, permite establecer correspondencias entre extremos, separar cables de conmutación con los de retorno y hacer la validación de recorridos.
Cómo leer una continuidad útil y no una medición mal planteada
Una continuidad solo sirve si sabes entre qué puntos estás cerrando el circuito y qué hipótesis quieres confirmar.
Si pones puntas “a ver qué pita”, lo único que obtienes es ruido. Si, en cambio, partes de una sospecha concreta —por ejemplo, que dos hilos pertenecen al mismo tramo entre mecanismos— entonces la lectura sí te ayuda a identificar el conductor.
Cuando las puntas del tester no llegan, toca cerrar el circuito con ayuda
En cajas alejadas entre sí o recorridos largos de cableado, una prolongación auxiliar o un conductor de apoyo permite llevar la referencia del multímetro hasta el otro extremo y comprobar continuidad sin forzar mediciones imposibles.
No es un truco improvisado, sino una forma de cerrar el circuito de prueba cuando la distancia impide trabajar con las puntas estándar.
Marcar cada cable en cuanto lo identificas ahorra errores al final
Una vez que se han identificados todos los cables o conductores, lo profesional es marcarlo de inmediato con cinta aislante de colores, etiqueta o señal funcional.
De esta manera nos evitamos rehacer el diagnóstico cuando llega el momento de embornar. En trabajos con varios mecanismos abiertos a la vez, ese detalle ahorra más tiempo que muchas mediciones repetidas.
Cuando la distancia complica la medición, el puenteado controlado deja de ser un recurso y pasa a ser método
Como hemos mencionado anteriormente, en recorridos largos de cable y cajas separadas, el puenteado temporal controlado deja de ser un apaño y se convierte en método. Es cuestión de lógica, y es que, si unimos temporalmente dos conductores en un extremo, luego podemos reconocer ese par en el otro extremo mediante continuidad.
Eso sí, sólo tiene sentido en circuito completamente desenergizado, con verificación previa de ausencia de tensión y con un puenteado claramente controlado y reversible.
Qué conductores se puentean y con qué objetivo
Lo habitual es puentear temporalmente el par que sospechas que enlaza un mecanismo con el siguiente. El objetivo no es “hacer funcionar” nada, sino generar una referencia cerrada que puedas reconocer al otro lado con el multímetro. Si sabes qué par has unido, luego puedes identificarlo con mucha más rapidez en la otra caja.
Cómo localizar el par correcto en el otro extremo sin perderte en el descarte
En el otro extremo, la búsqueda se vuelve mucho más limpia: vas comprobando continuidad hasta localizar el par que queda cerrado por el puente temporal. A partir de ahí, el resto de conductores se interpreta por descarte razonado y por función dentro del circuito.
La ventaja del método no es solo que “pita”, sino que reduce muchísimo la ambigüedad cuando hay varios hilos del mismo aspecto.
Esta técnica sirve mucho, pero solo si el circuito está completamente fuera de tensió
El puenteado temporal es una técnica de diagnóstico en frío. El INSST sitúa la verificación de ausencia de tensión como paso previo al trabajo. Aplicar este recurso con tensión presente sería una mala práctica.
Un buen diagnóstico de cruzamiento no depende solo del tester: depende del orden de trabajo
El método completo, bien hecho, suele seguir esta secuencia: entender la topología, leer físicamente el recorrido de cables, localizar la fase, cortar y verificar ausencia de tensión, comprobar continuidad, puentear si hace falta, marcar cada cableado y finalmente embornar.
El valor no está en hacer muchas pruebas, sino en hacerlas en el orden correcto.
Qué conviene resolver primero para no entrar en bucle
Primero alimentación, luego trayectoria, después pares de unión entre mecanismos, y solo al final retorno a lámpara y embornado.
El cruzamiento se interpreta mejor cuando le pones nombre al circuito por partes y no cable por cable suelto.
Qué síntomas delatan que estás interpretando mal el circuito
Suelen delatar un mal diagnóstico las continuidades que “aparecen y desaparecen” sin lógica, los pares que no cuadran con la topología esperada, tensiones donde no deberían aparecer o una vuelta de lámpara que no encaja con el último conmutador.
El embornado final no debería empezar hasta que cada hilo tenga función asignada
Un trabajo serio no termina en “voy probando hasta que encienda”. El embornado final debería empezar solo cuando cada hilo tiene función asignada y marcada: fase de entrada, cables de conmutación, par del cruce y cable de retorno a la luminaria.
Todo lo demás es confiar en el azar, y en un cruzamiento el azar suele hacer perder más tiempo del que ahorra.
Herramientas que sí aportan y herramientas que no sustituyen al método
Las herramientas útiles aquí son muy concretas: comprobador de tensión o buscapolos para localización puntual de fase, multímetro digital en continuidad, bornas de conexión rápida para puenteados temporales bien controlados, y elementos de marcado como cintas aislantes.
Multímetro en continuidad, buscapolos y bornas rápidas: el trío más útil para este trabajo
El comprobador de tensión sirve para ubicar la alimentación de entrada; el multímetro en continuidad sirve para poner nombre a los conductores en frío; y las bornas rápidas ayudan a hacer puenteados temporales ordenados cuando la distancia entre cajas complica la prueba. Cada herramienta entra en un momento distinto del proceso.
Etiquetas, cinta y orden de caja: pequeños detalles que evitan grandes errores
En cruzamientos eléctricos, la calidad del trabajo no depende solo de medir bien, sino de dejar el circuito legible mientras trabajas. Etiquetar, agrupar con orden y no mezclar cableados ya identificados con otros pendientes de comprobar es una parte muy real del oficio.
Muchas veces, el error aparece no en la prueba, sino al perder la referencia entre una caja y otra.
Errores habituales al identificar cables en un cruzamiento
Cuando se aborda un circuito eléctrico de estas características, los fallos más comunes no suelen estar en el tester o en los mecanismos en sí, sino en una mala interpretación del cableado.
A continuación, hacemos un resumen rápido y concreto de cuáles son los errores más habituales a tener en cuenta.
Pensar que el color del conductor resuelve por sí solo la identificación
Como hemos comentado antes, el código de colores existe y está normalizado, pero no garantiza que una instalación real, reformada o parcialmente sustituida mantenga una lectura fiable de cables eléctricos. El color siempre orienta, y en líneas generales, suele ser el acertado; pero la función se confirma midiendo y siguiendo recorrido.
Confundir cables de conmutación con vuelta de lámpara porque “salen del mismo tubo”
Que varios conductores compartan tubo no significa que cumplan la misma función. En un cruzamiento, es normal que los cables de conmutación y otros cables compartan recorrido parcial o caja. La diferencia no la da el tubo, sino la secuencia funcional del circuito y la continuidad entre puntos concretos.
Hacer pruebas sin una secuencia clara y acabar desmontando dos veces
Actuar directamente sobre los mecanismos sin analizar el circuito es un error muy común. Lo que se traduce en una falta total de trazabilidad del recorrido eléctrico, y como consecuencia, no habrá una secuencia clara del recorrido de los cables y supondrá una pérdida de tiempo.
Preguntas frecuentes sobre cómo identificar cables en un cruzamiento
¿Cómo sé cuál es la fase en un circuito de cruzamiento?
La fase se localiza con un comprobador de tensión adecuado para identificar qué conductor alimenta el primer conmutador. Pero esa localización es solo el arranque del mapa: la identificación fina de los pares de cables de conmutación, cruce y retorno debe hacerse después con la instalación sin tensión y verificando ausencia de tensión antes de seguir.
¿Qué diferencia funcional hay entre los dos conductores de conmutación y la vuelta de lámpara?
Los conductores de conmutación son las dos líneas que enlazan los mecanismos y permiten que el circuito cambie de estado entre mandos; la vuelta de lámpara es el conductor que sale del conmutador final hacia el punto de luz. En un cruzamiento, confundir ambos papeles es uno de los errores más comunes.
¿Se puede identificar un cruzamiento solo con continuidad?
La continuidad es la prueba más útil, pero por sí sola no basta si antes no entiendes la topología, el recorrido físico y el punto de entrada de fase. El multímetro pone nombre a los conductores; el esquema mental te dice qué nombre estás buscando.
¿Cuándo compensa usar la técnica de puenteado con bornas rápidas?
Compensa sobre todo cuando hay cajas separadas, distancias largas o dudas entre varios pares de conductores y las puntas del multímetro no permiten una comprobación directa cómoda. Bien hecha, convierte una identificación confusa en una búsqueda de pares mucho más limpia, siempre con el circuito completamente fuera de tensión.
¿Qué errores suelen aparecer más en instalaciones antiguas o reformadas?
Los más típicos son mezcla de colores poco fiable, empalmes no evidentes en registros, recorridos poco intuitivos y sustituciones previas sin marcado. Por eso en estas instalaciones el color orienta menos y la combinación de lectura física, continuidad y marcado inmediato pesa mucho más
¿Cuándo hay que parar y revisar el circuito completo antes de seguir?
Cuando la topología no cuadra con lo que esperas, las mediciones son incoherentes, el par de cables de conmutación no aparece con lógica o aparece tensión donde no debería, toca detenerse. En ese punto lo profesional es revisar el circuito completo, volver al trazado y mantener el trabajo en condiciones de seguridad, no seguir por descarte improvisado.
