Un contactor es un dispositivo de maniobra que permite abrir o cerrar un circuito de potencia mediante una señal de mando, normalmente a través de una bobina.
Se usa para gobernar motores, iluminación, calefacción y otras cargas desde pulsadores, automatismos o sistemas de control, y su lógica básica es separar el circuito de mando del circuito de potencia.
También conviene dejar clara una idea desde el principio: un contactor no está pensado para proteger por sí solo frente a cortocircuitos, sino para maniobrar cargas junto a las protecciones adecuadas.
La utilidad real del contactor aparece cuando entiendes esa separación. El circuito de mando trabaja con una señal que ordena la maniobra, mientras que el circuito de potencia es el que alimenta la carga. Esa arquitectura permite controlar receptores de cierta entidad con una orden mucho más ligera y facilita automatizar cuadros, arrancar motores, conmutar iluminación o gobernar resistencias desde relojes, relés, PLC o termostatos.
La bobina es la parte que recibe la orden de maniobra. En muchos contactores se conecta en los bornes A1 y A2, que Schneider identifica expresamente como bornes de la bobina en la gama TeSys D. Esa bobina puede alimentarse desde un pulsador, un selector, un termostato, un temporizador, un relé o un autómata, según el esquema de mando de la instalación.
Por los contactos principales circula la corriente de la carga. En un contactor trifásico típico, las referencias habituales de entrada y salida de potencia siguen la lógica de línea y carga, con bornes principales para alimentar motores, bombas, resistencias o grupos de iluminación. Los fabricantes describen estos equipos precisamente como dispositivos para conmutar y controlar cargas de potencia como iluminación, calefacción o motores.
Separar mando y potencia simplifica mucho el trabajo en cuadros. Permite gobernar cargas desde varios puntos, automatizar secuencias, meter enclavamientos, incorporar realimentaciones y evitar que la lógica de control tenga que soportar directamente la corriente principal del receptor. En la práctica, ese es uno de los grandes motivos por los que el contactor sigue siendo tan importante en maniobra eléctrica.
Un contactor no se entiende bien como una simple “caja con bornes”. Tiene varias piezas que trabajan juntas y se agrupan en 3 partes.
La parte electromagnética que viene a ser el circuito de mando del contactor: bobina, núcleo magnético, armadura, y resorte de retorno. La parte de conexión que sería el circuito de potencia y señal, compuesta por los contactos principales, los contactos auxiliares y los bornes de conexión. Y por último, la parte de soporte y seguridad, que sería la carcasa protectora y la cámara de extinción de chispas.
La bobina es la pieza que transforma la orden eléctrica en una acción mecánica. Cuando recibe tensión, genera un campo magnético; ese campo atrae la parte móvil del contactor y provoca el cierre de los contactos. Por eso la tensión de bobina no se elige al azar: debe coincidir con el circuito de mando, y los fabricantes ofrecen bobinas de distintas tensiones, como 220 V, 230 V o 400 V AC en los ejemplos visibles de Schneider.
La bobina no actúa sola: necesita un circuito magnético y una parte móvil. Siemens describe ese principio con bastante claridad: cuando la bobina se energiza, el campo magnético atrae la armadura y esa armadura mueve el mecanismo que cierra los contactos; cuando desaparece la corriente en la bobina, el campo colapsa y el sistema vuelve a abrir. Esa relación entre bobina, núcleo y armadura es el corazón del funcionamiento del contactor.
Cuando desaparece la alimentación de la bobina, el contactor no se queda “flotando”. El mecanismo vuelve a su estado de reposo gracias a la acción del muelle de retorno o de los resortes de apertura. Siemens describe precisamente esa secuencia: al desaparecer la corriente en la bobina, colapsa el campo magnético y la presión mecánica de los resortes devuelve la armadura y abre los contactos.
Los contactos principales son los que trabajan con la corriente de la carga. En un contactor trifásico típico suelen ser tres polos principales, y están dimensionados según la tensión, la intensidad y, sobre todo, el tipo de receptor que se va a maniobrar. También son los contactos que más sufren desgaste por maniobra, arco eléctrico y exigencia de servicio.
Los contactos auxiliares no alimentan la carga principal. Se usan para maniobra, señalización y lógica de control: autoretención, enclavamientos, pilotos, permisos de marcha o entradas a PLC. Schneider muestra con claridad en sus contactores TeSys D la presencia de auxiliares integrados 1 NO + 1 NC, y ABB dedica incluso familias específicas de relés contactores a la conmutación de circuitos auxiliares.
Tornillos metálicos donde se fijan los cables eléctricos exteriores. Estos bornes permiten un conexionado fiable de mando y potencia.
La carcasa no está ahí de adorno: protege y aísla. Los sistemas internos de extinción de arco ayudan a gestionar la maniobra eléctrica cuando los contactos abren o cierran bajo carga. Los catálogos técnicos de contactores insisten en esos elementos porque forman parte de la seguridad y de la durabilidad del equipo.
La mejor forma de entender un contactor no es recitar piezas, sino imaginar la secuencia. Hay un estado de reposo, una orden de marcha y una orden de paro o una pérdida de tensión. En cada paso ocurre algo muy concreto dentro del mecanismo.
En reposo, la bobina no está alimentada y el contactor permanece abierto en su estado normal si se trata de un contactor convencional normalmente abierto. Los auxiliares, en cambio, pueden presentarse como NA o NC según su función dentro del esquema de mando.
Cuando llega una orden de marcha, la bobina recibe tensión, genera campo magnético, atrae la armadura y acciona el mecanismo interno. En ese momento cierran los contactos principales y la carga queda alimentada. Esa es la secuencia electromagnética básica descrita por Siemens y Schneider en su documentación técnica y divulgativa.
Cuando se retira la tensión de la bobina, desaparece el campo magnético. Entonces el muelle o los resortes de apertura devuelven la armadura a su posición inicial y se abren los contactos principales, dejando la carga desconectada. Esa apertura forma parte del comportamiento normal del contactor.
Una buena parte del trabajo práctico consiste en saber qué estás mirando cuando ves un contactor real.

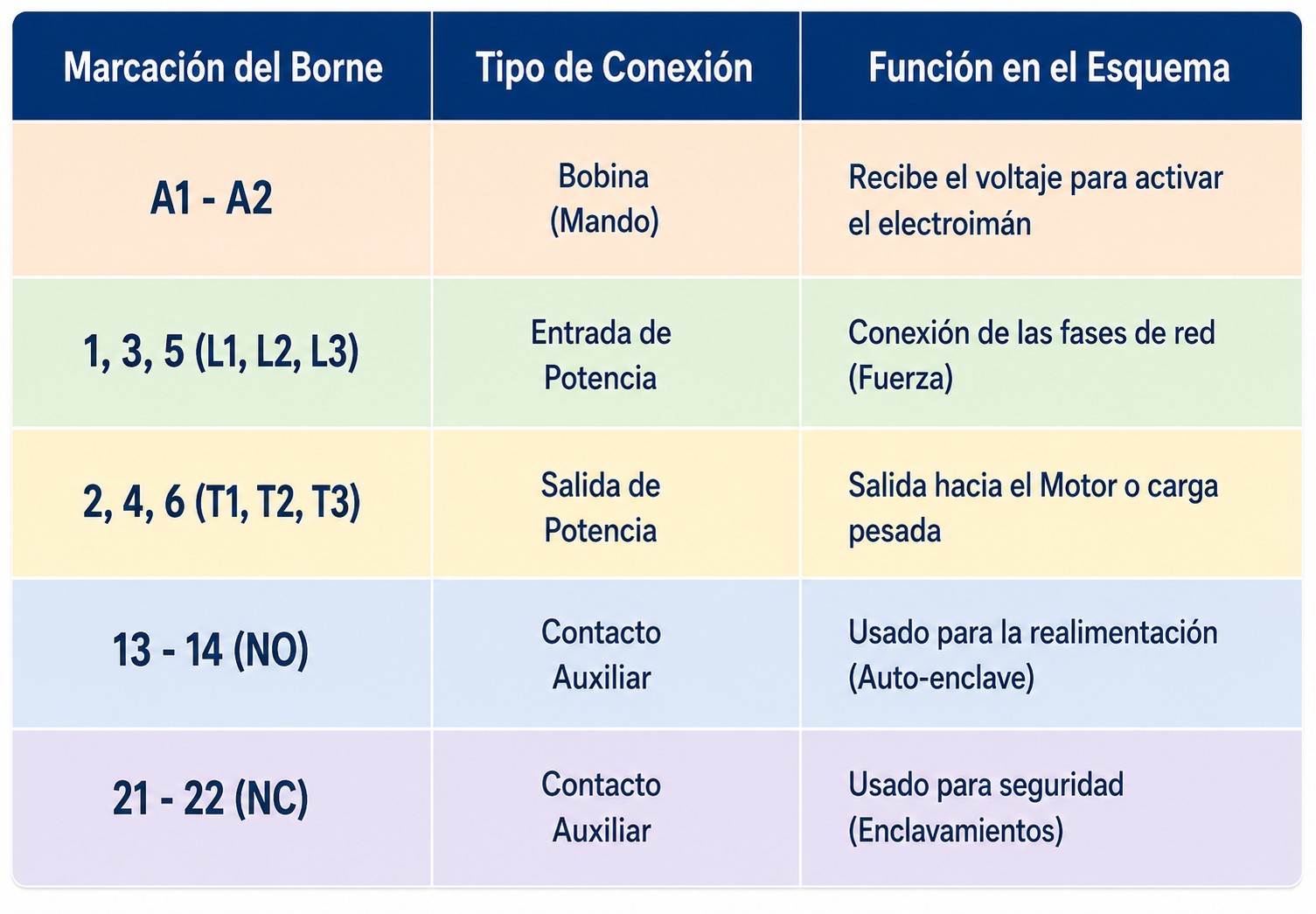

Leer los bornes de un contactor es muy sencillo una vez que entiendes su lógica, ya que están estandarizados universalmente y organizados en 3 grupos principales: de control, de potencia y auxiliares.
En la nomenclatura más extendida, A1 y A2 identifican los bornes de accionamiento de la bobina. Schneider lo indica expresamente en su FAQ de TeSys D y añade que, en bobinas DC, A1 suele marcar el positivo y A2 el negativo. Esa identificación es una de las primeras cosas que conviene reconocer en el frontal del equipo.
En contactores trifásicos, la lectura más habitual distingue línea y carga a través de las bornas de potencia. Aunque siempre hay que confirmar el esquema del fabricante, esa lógica de entradas y salidas es la base para distinguir el circuito que viene de alimentación y el que va al receptor.
Por lo tanto, L1, L2, L3 son los bornes de entrada para las fases de la alimentación de corriente alterna (en sistemas trifásicos).
Y por su parte, los T1, T2, T3 son los bornes de salida que alimentan la carga (motores, resistencias, etc.).
Los bornes auxiliares conectan los cables para funciones específicas en el esquema de mando. Son similares a los contactos principales, pero de menor tamaño y capacidad de corriente.
La numeración típica es de 2 cifras, donde la primera cifra indica el número del contacto y la segunda cifra indica el tipo. Schneider identifica 13-14 como un contacto normalmente abierto y 21-22 como uno normalmente cerrado en sus TeSys D, y esos contactos se usan para autoretención, señalización o enclavamiento, no para alimentar directamente una carga de potencia.
Muchos errores empiezan cuando se habla de “contactos” sin distinguir su función. En un contactor, los principales y los auxiliares pertenecen al mismo equipo, pero trabajan en circuitos distintos y con exigencias distintas.
Los principales se dimensionan según la tensión, la corriente y el tipo de carga que se va a maniobrar. Aquí entran en juego las categorías de utilización. Schneider explica que AC-1 y AC-3 no son etiquetas decorativas: dependen del tipo de carga controlada, como resistencias o motores, y de las condiciones de maniobra. Por eso no basta con comparar amperios sin mirar la aplicación.
Los auxiliares viven en el circuito de mando. Sirven para hacer autoretención, indicar marcha, bloquear la orden de otro contactor, dar una señal a un PLC o construir una lógica de maniobra más completa. ABB incluso ofrece relés contactores específicos para circuitos auxiliares, lo que deja clara esa diferencia funcional.
Esa es una mala práctica clara. Un contacto auxiliar no está pensado para la misma corriente ni para el mismo esfuerzo que un principal. Confundirlos puede llevar a una conexión incorrecta y a una selección peligrosa del equipo.
El contactor tiene sentido cuando quieres maniobrar una carga con comodidad, repetición y separación entre mando y potencia. ABB lo presenta como un equipo habitual para conmutar y controlar iluminación, calefacción y otras cargas, y en control de motores es uno de los elementos más reconocibles dentro de los arrancadores.
Este es probablemente el caso más clásico. El contactor permite arrancar y parar motores desde pulsadores, automatismos o lógicas de mando, y suele integrarse con relé térmico para añadir protección frente a sobrecarga y fallo de fase. ABB presenta precisamente los relés térmicos como complemento habitual del contactor en arranque de motores.
El contactor no es solo “para motores”. ABB lo sitúa también en maniobra de iluminación y calefacción, y Siemens dispone incluso de familias específicas de lighting and heating contactors. Eso lo convierte en una solución muy útil cuando una carga repetitiva debe gobernarse desde reloj, relé, sensor o sistema centralizado.
En automatismos, el valor del contactor está en cómo se deja integrar. La bobina recibe órdenes desde la lógica de mando y los auxiliares permiten realimentar estados, dar permisos o construir enclavamientos. Esa flexibilidad es parte de lo que hace tan útil al contactor en cuadros de control.
Es fácil mezclar conceptos porque todos aparecen juntos en cuadros y maniobras. Pero no hacen lo mismo. El contactor maniobra, el relé térmico protege frente a sobrecarga de motor, el magnetotérmico pertenece a la protección del circuito y un relé de control suele trabajar con señales o cargas menores.
Un contactor abre y cierra circuitos de potencia, pero no sustituye a los dispositivos de protección frente a cortocircuitos. Legrand recuerda en su guía de protección de motores que los dispositivos de protección contra cortocircuito deben disponer de capacidad de cierre e interrupción adecuada, y ABB habla expresamente de coordinación entre contactor y protección de cortocircuito.
El relé térmico no maniobra la carga como lo hace el contactor; su función es proteger el motor frente a sobrecarga y, según ABB, también frente a fallo de fase en muchas soluciones. Por eso aparecen juntos tan a menudo en arrancadores: uno maniobra y el otro protege frente a sobrecarga.
Si buscas protección contra cortocircuito y sobrecarga del circuito, estás hablando de otro dispositivo. ABB recuerda que sus manual motor starters proporcionan precisamente protección fuseless contra cortocircuito, sobrecarga y fallo de fase. Esa no es la función del contactor.
La selección no debería hacerse solo por tamaño o por precio. Hay varios datos que sí cambian la compra: tensión de bobina, intensidad, categoría de empleo, número de polos y auxiliares disponibles. Son esos datos los que te dicen si el contactor encaja en la maniobra real.
Esto es básico y muy importante. Los fabricantes ofrecen bobinas a distintas tensiones, y si la del contactor no coincide con el circuito de mando, la maniobra no va a funcionar correctamente. Los ejemplos visibles de Schneider muestran bobinas de 220 V, 230 V o 400 V AC según referencia.
Dos contactores pueden compartir cifra de amperaje y no ser equivalentes en servicio real. Schneider lo explica al hablar de AC-1 y AC-3: la categoría depende del tipo de carga y de las condiciones de funcionamiento. Una carga resistiva y un motor no exigen lo mismo al equipo.
Si necesitas autoretención, señalización o enclavamiento, hay que prever suficientes contactos auxiliares desde el principio. Algunos contactores integran auxiliares de serie, otros admiten bloques adicionales, y eso puede cambiar bastante la idoneidad del equipo para el esquema de mando que tienes en mente.
Los fallos más frecuentes no suelen venir de conceptos muy complejos, sino de errores básicos de lectura: asumir la misma tensión de bobina en todos, comparar solo por amperaje o confundir auxiliares con principales. Son errores muy de campo y muy evitables si se entiende la lógica del equipo.
No. La tensión de bobina cambia según la referencia y debe comprobarse siempre en el marcado del equipo o en su ficha. Schneider muestra con claridad ese cambio de una referencia a otra, y de ahí que asumir una tensión “por costumbre” sea un error clásico.
Este es otro error muy repetido. La intensidad nominal por sí sola no basta para elegir. La categoría de empleo y el tipo de receptor marcan diferencias reales de servicio, y por eso AC-1 y AC-3 no deben leerse como dos cifras decorativas más.
Es un fallo serio porque puede llevar a una mala conexión de la carga o a una interpretación incorrecta del circuito. Los principales están pensados para potencia; los auxiliares, para mando, señalización o enclavamiento. Esa diferencia debería quedar cerrada antes de embornar.
Antes de conectar, hay que entender qué orden alimenta la bobina, qué carga se maniobra y qué auxiliares intervienen. Un contactor no se interpreta bien “por intuición” si el esquema de mando no está claro. Ahí es donde empieza gran parte de los problemas de maniobra.
Las partes principales de un contactor son la bobina, el núcleo magnético, la armadura móvil, los contactos principales, los contactos auxiliares, el muelle de retorno, los bornes y la carcasa. Todas trabajan juntas para convertir una orden eléctrica en una maniobra de apertura o cierre de la carga.
La bobina recibe la tensión de mando y genera el campo magnético que acciona el mecanismo interno. Ese campo atrae la armadura y provoca el cierre del contactor; cuando desaparece la alimentación, el campo se pierde y el sistema vuelve a abrir.
Los contactos principales están pensados para la corriente de la carga y soportan la maniobra de potencia. Los auxiliares, en cambio, se usan para mando, señalización, autoretención o enclavamiento. No cumplen la misma función ni deben intercambiarse en el circuito.
Porque A1 y A2 identifican los bornes de alimentación de la bobina. Son la referencia habitual para conectar el circuito de mando al contactor, y la tensión aplicada ahí debe coincidir con la bobina instalada en el equipo.
No. El contactor maniobra la carga, pero la protección frente a cortocircuitos debe recaer en dispositivos adecuados y coordinados con él. Los fabricantes tratan la protección de cortocircuito como una función aparte dentro de la solución de arranque o maniobra.
Es muy habitual en maniobra de motores. El contactor se encarga de abrir y cerrar la alimentación del motor, mientras que el relé térmico aporta protección frente a sobrecarga y, en muchas soluciones, frente a fallo de fase. Son piezas complementarias, no equivalentes.
Son categorías de utilización que indican para qué tipo de carga y qué exigencia de maniobra está pensado el equipo. Schneider explica que dependen del tipo de carga a controlar, como resistencias o motores, y de las condiciones del ciclo de funcionamiento.
