El disyuntor diferencial es el dispositivo que desconecta la corriente cuando detecta una fuga o un desequilibrio entre la corriente que entra y la que sale del circuito eléctrico.
Dicho de forma sencilla: compara la corriente que pasa por los conductores activos y, si una parte se está derivando por un camino no previsto, actúa y corta la alimentación.
En España lo más habitual es encontrarlo nombrado como interruptor diferencial, que es la terminología que usa con frecuencia la documentación reglamentaria y técnica.
El diferencial y el magnetotérmico no hacen el mismo trabajo. El diferencial está ligado a la detección de corrientes de fuga y a la protección frente a contactos indirectos; el magnetotérmico protege frente a sobreintensidades, es decir, sobrecargas y cortocircuitos. De hecho, los fabricantes y la documentación técnica los presentan como protecciones complementarias, no como alternativas entre sí.
Su función básica es vigilar que la corriente que sale por fase vuelva por neutro en la misma cantidad. Si detecta una diferencia entre ambas, interpreta que parte de la corriente se está escapando por un camino anómalo, como una derivación a tierra o una masa accidentalmente energizada, y desconecta. Esa es la lógica esencial de funcionamiento de un interruptor diferencial.
El magnetotérmico protege la instalación y los receptores frente a sobrecargas y cortocircuitos, pero no sustituye la función del diferencial ante fugas a tierra o contactos indirectos. Por eso existen equipos combinados que integran ambas protecciones: precisamente porque son dos funciones distintas.
El principio de funcionamiento es bastante más intuitivo de lo que parece. El diferencial está pendiente del equilibrio del circuito: lo que entra debería volver. Si ese equilibrio se rompe por una fuga, el aparato interpreta que existe una situación anómala y corta el suministro. La clave no está en memorizar teoría, sino en entender que el dispositivo “vigila” una diferencia que no debería existir en condiciones normales.
Ese es el razonamiento base. En un circuito sano, la corriente que sale por fase y la que retorna por neutro deben compensarse. Si no lo hacen, el diferencial detecta esa corriente diferencial residual y actúa. Por eso se habla de “desequilibrio” o “fuga”: el problema no es que haya corriente, sino que una parte no vuelve por donde debería.
Ese desvío puede deberse, por ejemplo, a un fallo de aislamiento, a humedad, a una derivación a tierra o a una carcasa metálica que ha quedado accidentalmente energizada. En ese contexto, el diferencial corta porque detecta una situación de riesgo eléctrico ligada a contactos indirectos o corrientes de fuga.
Cuando un diferencial dispara, normalmente no lo hace por capricho. Suele responder a una fuga real, a humedad, a un aislamiento deteriorado, a un aparato defectuoso o a una suma de pequeñas corrientes de fuga en la instalación. Incluso los fabricantes explican que, cuando parece que dispara “sin motivo”, muchas veces hay una causa eléctrica concreta o un contexto de perturbaciones que conviene revisar.
Dentro del cuadro, el diferencial aporta una función de seguridad muy concreta: intervenir cuando aparece una fuga de corriente que puede asociarse a una situación de riesgo para personas o instalación. Su papel no es “hacer de todo”, sino cubrir una parte esencial de la protección eléctrica del conjunto. Por eso trabaja junto a magnetotérmicos y, cuando procede, junto a otras protecciones.
En España, el marco reglamentario vincula de forma clara la protección diferencial con la protección frente a contactos indirectos, y en vivienda se exige como referencia habitual una sensibilidad máxima de 30 mA en los circuitos protegidos por diferencial. Esa relación con la seguridad de las personas es la razón por la que el dispositivo es tan importante dentro del cuadro.
Un diferencial que dispara puede estar revelando que algo no va bien: una línea con derivación, humedad en una caja, un electrodoméstico con fuga o un aislamiento que se ha deteriorado. No “diagnostica” por sí solo el problema, pero sí pone sobre la mesa que hay una anomalía eléctrica que conviene revisar.
El cuadro no se diseña alrededor de un único aparato. El diferencial convive con magnetotérmicos, con protección contra sobretensiones cuando procede y con el resto de elementos de corte y maniobra. Cada uno cubre una función distinta, y el valor real del cuadro está en esa complementariedad.
A nivel de búsqueda, estos términos aparecen mezclados con bastante frecuencia. Lo útil es entender que el concepto funcional de base es el mismo cuando se habla del dispositivo diferencial como protección frente a fugas, aunque la terminología cambie según el país, el hábito técnico o incluso el lenguaje comercial que use cada fabricante o distribuidor.
Si te mueves por documentación reglamentaria española o por consultas técnicas del REBT, lo normal es encontrar la expresión interruptor diferencial. Esa es, de hecho, la fórmula más frecuente en textos normativos y preguntas frecuentes del Ministerio.
La expresión “disyuntor diferencial” aparece mucho en búsquedas y en otros países hispanohablantes. A efectos prácticos, el lector está buscando el mismo tipo de protección: el dispositivo que detecta una fuga o corriente diferencial residual y corta el circuito. Lo importante no es tanto el nombre como la función que se está describiendo.
Ese nombre puede inducir a pensar en algo “más completo”, y en el mercado también existen dispositivos combinados que integran protección magnetotérmica y diferencial en un solo equipo. Pero eso no significa que desaparezca la necesidad de diseñar bien el resto del cuadro ni de entender qué función concreta cumple cada aparato. El nombre, por sí solo, no resuelve la selección.

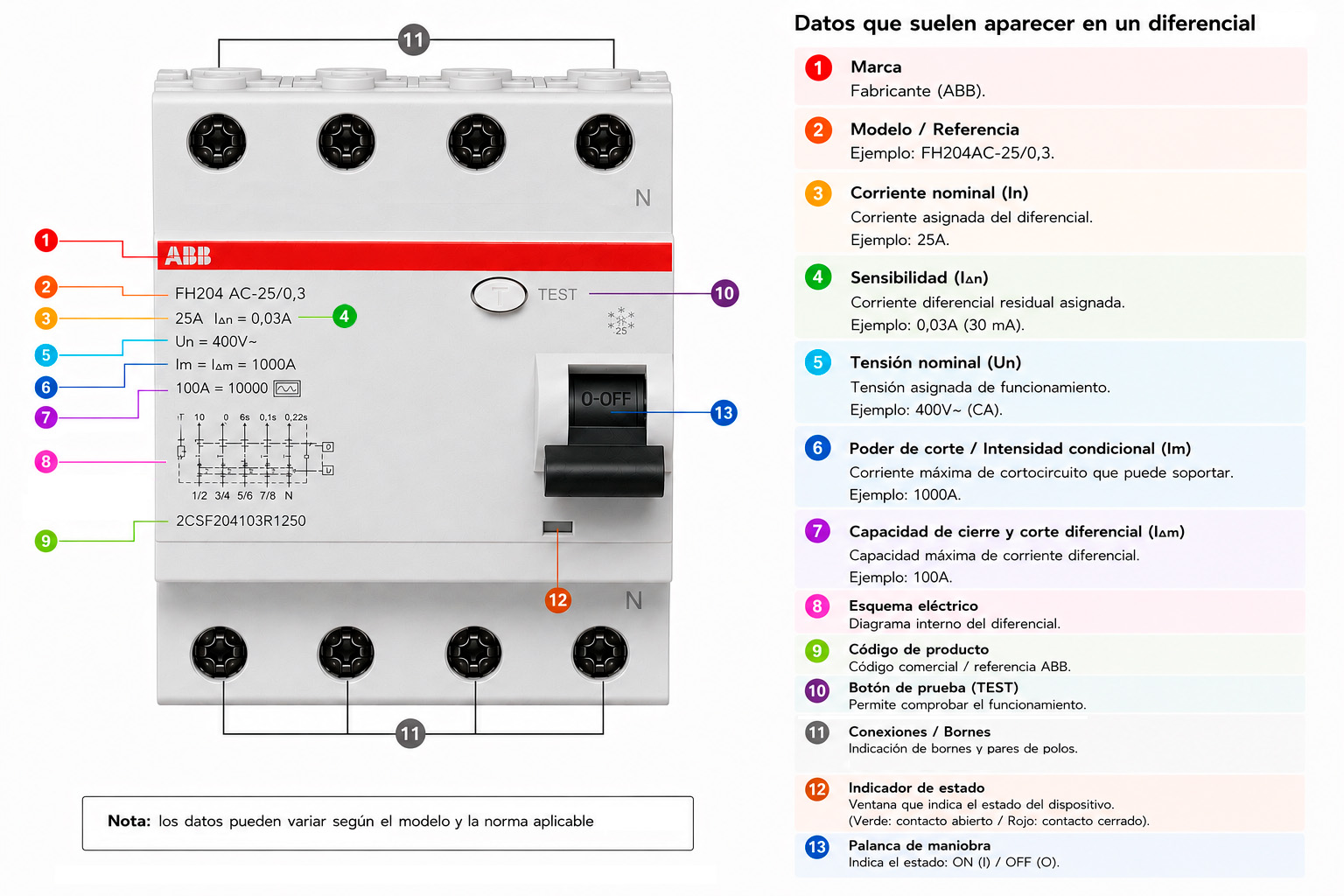

Cuando miras un diferencial, hay varios datos que aparecen casi siempre: sensibilidad, intensidad nominal, número de polos y tipo. No se trata de aprender una ficha de memoria, sino de entender que no todos los diferenciales “disparan igual” ni están pensados para el mismo escenario.
La sensibilidad indica la corriente diferencial residual a partir de la cual el dispositivo actúa. En el propio REBT se considera de alta sensibilidad a los diferenciales de valor igual o inferior a 30 mA, y ese dato es especialmente relevante en vivienda y en la protección de personas.
Ver 25 A, 40 A o 63 A en un diferencial no significa exactamente lo mismo que en un magnetotérmico, porque aquí el dato no describe una protección contra sobrecargas de la misma forma. En vivienda, por ejemplo, el reglamento exige que la intensidad nominal del diferencial sea igual o superior a la del interruptor general automático que lo acompaña.
El número de polos y el tipo del diferencial cambian mucho la lectura del aparato. No es lo mismo un 2P que un 4P, ni un tipo AC que otro de otra clase diferencial. Aunque aquí no hace falta entrar en selección avanzada, sí conviene entender que el precio o el amperaje no bastan para comparar bien.
Una de las dudas más frecuentes es qué significa que el diferencial “salte”. La respuesta útil es esta: puede haber una causa eléctrica real, pero no conviene convertir el disparo en un diagnóstico automático ni empezar a cambiar piezas sin criterio. Lo razonable es interpretar el síntoma con prudencia.
Sí. Una fuga puede venir de un electrodoméstico, de una línea con aislamiento dañado o de una derivación a tierra en algún punto de la instalación. Esa es una de las explicaciones más comunes cuando el diferencial actúa.
El problema no siempre es un único aparato claramente averiado. También pueden influir humedad, materiales envejecidos o la suma de pequeñas fugas dispersas. Ese tipo de escenario explica por qué a veces el disparo es intermitente o cuesta relacionarlo con un único receptor.
Cuando el diferencial dispara varias veces, lo prudente es revisar la instalación o los aparatos con criterio técnico, no improvisar cambios “a ver si se arregla”. En seguridad eléctrica, el contenido útil debe frenar esa reacción impulsiva, no alimentarla.
La mayor parte de las confusiones vienen de tres ideas equivocadas: pensar que si dispara es porque “está mal”, creer que protege frente a cualquier fallo eléctrico y comparar diferenciales solo por precio o amperaje. Corregir esas tres ideas ya mejora mucho la comprensión del cuadro.
No siempre. Muchas veces el diferencial está haciendo justamente lo que debe hacer: actuar ante una fuga o una anomalía. El disparo puede ser molesto, pero eso no significa automáticamente que el dispositivo funcione mal.
El diferencial no protege frente a todo. No sustituye la función del magnetotérmico frente a sobrecargas y cortocircuitos, ni elimina la necesidad de otras protecciones del cuadro. Pensarlo así lleva a una visión demasiado simplista de la instalación.
Elegir un diferencial solo por precio o por amperaje es una mala base de comparación. Sensibilidad, tipo, polos y encaje con la instalación importan mucho más de lo que parece. En este tipo de producto, entender la función va antes que comparar ofertas.
Es el dispositivo que desconecta el circuito cuando detecta una diferencia entre la corriente que entra y la que sale, es decir, una fuga o corriente diferencial residual. En España, lo más habitual es encontrarlo como “interruptor diferencial”.
El diferencial actúa frente a fugas de corriente y está ligado a la protección frente a contactos indirectos. El magnetotérmico protege frente a sobrecargas y cortocircuitos. Son dispositivos distintos y complementarios dentro del cuadro.
Suele hacerlo porque detecta una fuga real o una anomalía: humedad, aislamiento deteriorado, un aparato defectuoso o acumulación de pequeñas fugas. No conviene asumir una causa única sin revisión, pero tampoco pensar que dispara “porque sí”.
Sí, su función está claramente ligada a la protección frente a contactos indirectos, y en vivienda se usa habitualmente con sensibilidad máxima de 30 mA. Aun así, no es una protección absoluta aislada del resto del cuadro, sino parte de un sistema de seguridad complementario.
A efectos funcionales, sí: el usuario está hablando del dispositivo que detecta fugas y desconecta el circuito. En España, la forma más habitual en normativa y lenguaje técnico es “interruptor diferencial”.
Lo prudente es revisar instalación y aparatos con un profesional cualificado. Un disparo repetido suele apuntar a una causa eléctrica concreta, y no conviene intentar resolverlo cambiando piezas al azar o manipulando el cuadro sin criterio técnico.
