Pasos para montar un cuadro eléctrico secundario
Los cuadros eléctricos secundarios son esenciales para distribuir la electricidad de manera eficiente en diferentes áreas de un espacio. Ya sea en el hogar o en un entorno industrial.
A diferencia de los cuadros principales, éstos se utilizan para manejar circuitos específicos, proporcionando una mayor seguridad y control sobre el sistema eléctrico. Montar un cuadro eléctrico secundario correctamente asegura que los aparatos y dispositivos eléctricos funcionen de manera óptima y segura.
A continuación te vamos a presentar los pasos básicos para montarlo, y algunos consejos para garantizar que todo se realice de manera segura y conforme a las normativas vigentes. Con un poco de planificación y las herramientas adecuadas, podrás instalar un cuadro eléctrico secundario que cumpla con tus necesidades.
Planificación y diseño del cuadro eléctrico
Cuando se quiere llevar electricidad a un punto situado en otra parte de la casa o en el exterior y queremos independizar el manejo de la electricidad, siempre se puede hacer desde un cuadro secundario.
Por ejemplo, cuando dispones de un taller o tienes estufas, piscina, bomba de riego u otros elementos fuera de la casa.
Para planificar y diseñar un cuadro eléctrico secundario, lo primero es identificar las necesidades eléctricas del espacio donde se instalará .
La primera pregunta para dimensionar este cuadro es ¿cuáles son las cargas que tiene que atender? Para saber cuál es el automático que tenemos que instalar de entrada. Además, si las cargas son de distinta naturaleza, las separaremos por automáticos, como en el cuadro principal de la casa.
Otro aspecto importante a tener en cuenta es si lo vamos a colocar en el interior o en el exterior y si vamos a trabajar con corriente monofásica o trifásica .
El siguiente paso es seleccionar una caja de automáticos que se ajuste a tus necesidades . Asegúrese de que tenga suficiente espacio para posibles expansiones futuras. Considere la ubicación del cuadro para facilitar el acceso y mantener la seguridad.
Montaje del cuadro eléctrico secundario
A través del siguiente video tutorial, vamos a ver todos los pasos para la correcta instalación del cuadro secundario.
En nuestro tutorial, el técnico trabaja con un cuadro pequeño que se puede colocar en el exterior. Cuenta con una protección IP65, lo que significa que está totalmente protegido contra el polvo ('6') y es resistente a chorros de agua de baja presión dirigidos desde cualquier ángulo ('5').

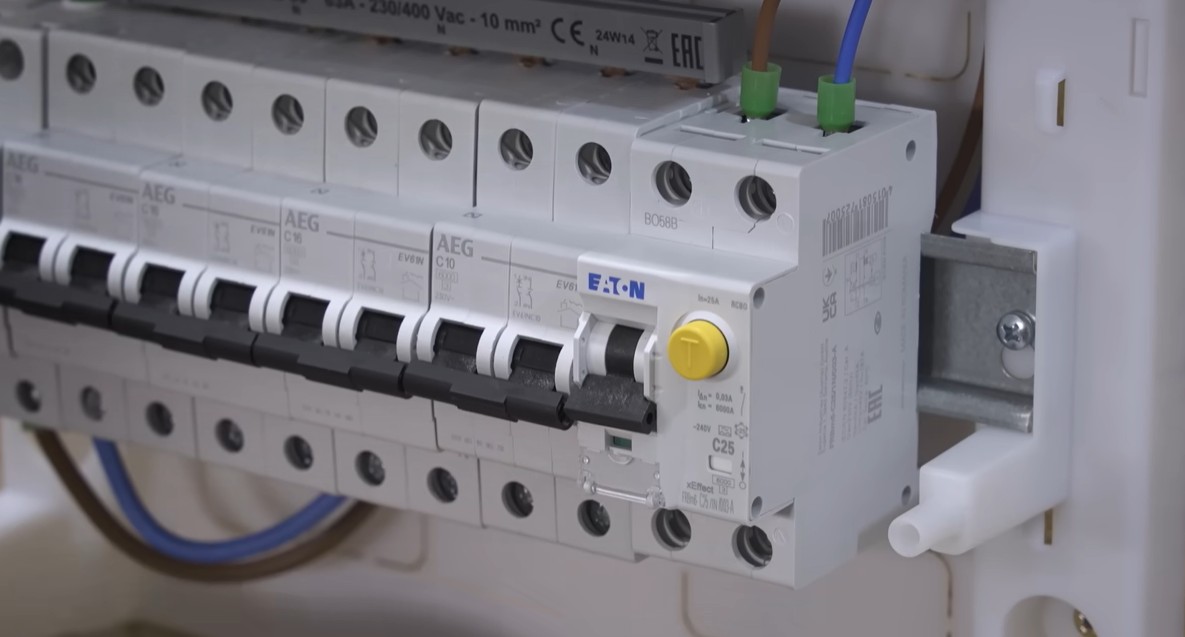

Hemos seleccionado un automático general de 32 amperios que incorpora un diferencial. Además de añadir un protector de sobretensiones. Y, a continuación, un automático de 16A que nos va a dar servicio a las cuatro tomas schuko que tenemos en este cuadro que tomamos de ejemplo.
Para otras posibles cargas que tenga que soportar el cuadro, introducimos un automático de 20A y así completamos la línea.
¿Qué elementos tenemos que incorporar en el cuadro principal?
Un automático para que le dé servicio y que se corresponda con la carga que va a tener el cuadro secundario.
Como hemos elegido un automático general para el secundario de 32A, en el principal ponemos también un automático de 32A . Y un diferencial de tipo S, que tiene más retardo a la hora de saltar que el del cuadro secundario. Así saltará antes el diferencial del secundario y lo podrá rearmar desde donde está.
Para llevar la corriente, utilizamos cable unipolar o manguera, a través de los tubos de los que ya disponemos en la instalación.
Todos los dispositivos (automáticos, diferenciales, protectores...) y demás materiales del video, están disponibles en nuestro catálogo de material eléctrico.
Consejos y recomendaciones finales
Al montar un cuadro eléctrico, hay algunos consejos y recomendaciones clave a tener en cuenta.
Primero, siempre hay que cortar la electricidad antes de comenzar cualquier trabajo que conlleve tocar el cableado eléctrico de la instalación, para evitar accidentes.
Se deben utilizar herramientas aisladas y equipo de protección personal adecuado.
Asegurar de planificar la distribución de los circuitos de manera eficiente para evitar sobrecargas. E identifique cada circuito de manera clara y concisa, para facilitar futuras reparaciones o ajustes puntuales.
Además, siempre hay que tener en cuenta las normativas locales para asegurarte de cumplir con todos los requisitos legales.
Finalmente, revisa y prueba el cuadro una vez instalado para garantizar que todo funcione correctamente y de manera segura.
Recomendamos considerar la posibilidad de contratar a un profesional si no te sientes seguro realizando el trabajo tú mismo .
La seguridad siempre debe ser la prioridad número uno.
--
