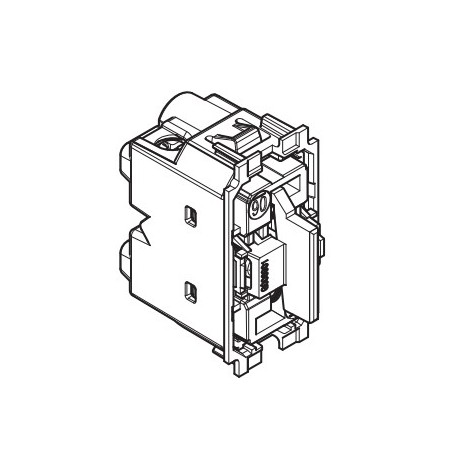

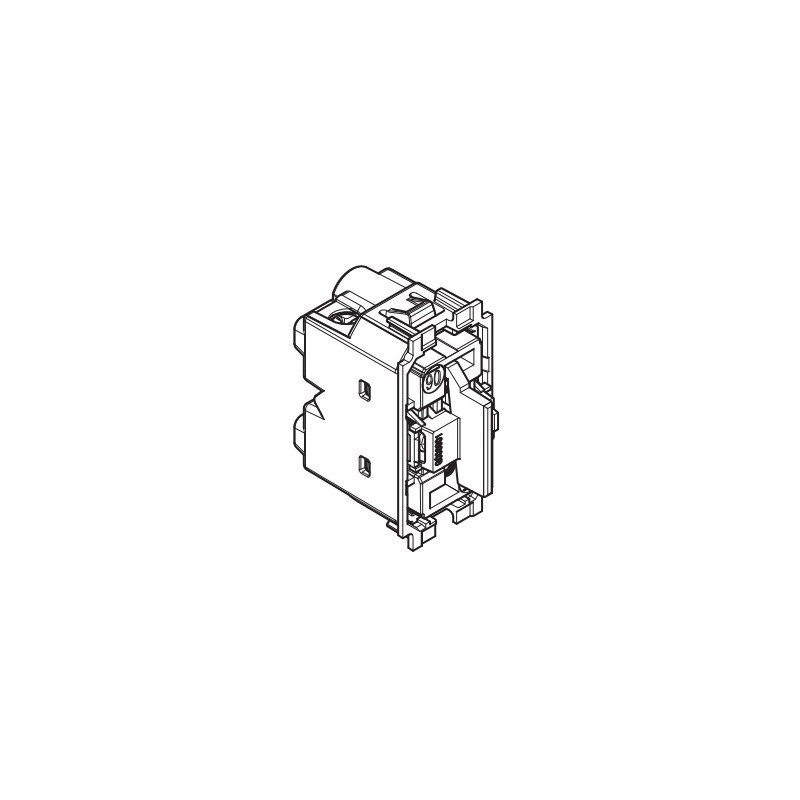

Un conmutador para persianas es un dispositivo eléctrico utilizado para controlar el movimiento de persianas o toldos eléctricos. Su funcionamiento depende de 3 posiciones 1-0-2 que permite controlar tanto la subida como la bajada de las persianas; el "1" para subir la persiana, "0" para detener el movimiento y "2" para bajarla.
Al activar el conmutador en una dirección, se envía una señal eléctrica que activa el motor de la persiana para moverse en esa dirección específica. Cuando se activa en la dirección opuesta, el motor se invierte y la persiana se mueve en sentido contrario. También existe un pulsador interblocado para persianas, con referencia K4037N.
Este mecanismo pertenece a la gama Living Now de BTicino, una gama atemporal de innovación tecnológica. En este caso se trata de un conmutador doble de persianas de 1 módulo, y su capacidad de 10 amperios le permite manejar cargas eléctricas estándar de manera eficiente. En este caso, no existe un conmutador de 2 módulos, por lo que puedes completar su instalación tanto con la tecla básica de 1 módulo como la de 2 módulos K_06 / K_06M2 (blanco KW, dark KG o sand KM)
**Como indicamos más abajo, si quieres completar la instalación con una tecla de 2 módulos es aconsejable añadir una pieza intermedia K4949 a cada lado del mecanismo. (comprar 2 unidades). Esto proporciona mayor firmeza al instalar la tecla ancha. No es imprescindible, pero el fabricante lo recomienda para una mayor estabilidad.
**Para mayor información técnica o cómo realizar su instalación, puedes consultar la Ficha Técnica, en el apartado Adjuntos.
.
**IMPORTANTE, ¿Cómo se compone la gama Living Now?
La gama Living Now es una línea de mecanismos eléctricos que combina diseño atemporal e innovación tecnológica. Un aspecto destacado de esta gama es que incluye mecanismos conectados, ofreciendo funcionalidades avanzadas para el hogar inteligente. Es necesario la compra de Starter Pack y mecanismos conectados.
Una característica muy importante de la gama Living Now es que es "FULL TOUCH". Esto significa que la luz puede encenderse o apagarse pulsando cualquier punto de la superficie de las teclas. A diferencia de los interruptores tradicionales basculantes, las teclas pulsantes de Living Now funcionan como pulsadores, ofreciendo una experiencia de uso moderna y intuitiva.
.
Composición de la Gama Living Now
Para entender cómo se compone esta gama, es esencial prestar atención a los componentes específicos, ya que su configuración es diferente y un poco más compleja en comparación con otras gamas.
1| Soporte o Bastidor (K4702)
El bastidor K4702 es el componente básico y es enlazable. Para una placa simple necesitas un bastidor, para una placa doble necesitarás dos bastidores, y así sucesivamente. Para instalaciones americanas, se requieren bastidores específicos según el número de módulos: para 3 módulos (K4703), para 4 módulos (K4704), y para 6 módulos (K4706)
.
**Atención: ¿Cómo elijo las teclas y mecanismos?
2| Mecanismos
Generalmente, los mecanismos están disponibles en versiones de 1 módulo o 2 módulos, dependiendo de tus necesidades. Por ejemplo, un interruptor puede estar disponible en ambas versiones. Sin embargo, hay excepciones, como el mecanismo de cruzamiento, que solo está disponible en la versión de 1 módulo. (Pero esto no es inconveniente, porque con la elección de la tecla lo solucionamos). Tanto los mecanismos estrechos como anchos son compatibles con teclas anchas.
3| Teclas
En función del mecanismo elegido debes elegir la tecla. Cada mecanismo tiene su tecla correspondiente, y esta existe en versión estrecha (1 módulo) y en versión ancha (2 módulos). Dispones de 3 acabados; blanco (KW), dark/negro (KG) y sand/arena (KW).
**Uso de la Pieza Intermedia
En el caso del mecanismo de cruzamiento, que solo está disponible en versión de 1 módulo, si deseas completarlo con una tecla ancha (2 módulos), es aconsejable añadir una pieza intermedia K4949 a cada lado del mecanismo. Esto proporciona mayor firmeza al instalar la tecla ancha. No es imprescindible, pero el fabricante lo recomienda para una mayor estabilidad. La instalación también se puede realizar sin esta pieza. Esto se aplica a todos los mecanismos que sean estrechos y quieras combinarlos con una tecla ancha.

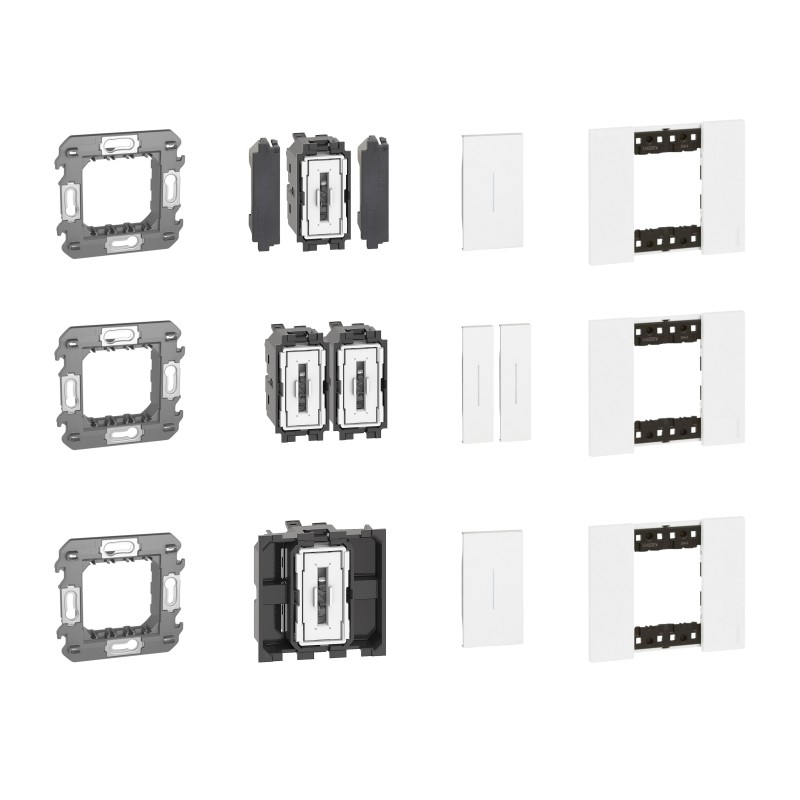

Ejemplos de Composición (Ver Imagen)
Ejemplo 1. Bastidor + Tecla Intermedia + Cruzamiento 1 Módulo + Tecla Intermedia + Tecla Blanca Ancha
K4702 + K4949 + K4004 + K4949 + KW01M2
Ejemplo 2. Bastidor + 2 Interruptores 1 Módulo + 2 Teclas Blanca Estrecha
K4702 + 2u K4001A + 2u KW01
Ejemplo 3. Bastidor + Interruptor 2 Módulos + Tecla Blanca Ancha
K4702 + K4001M2A + KW01M2
De todas formas, cada mecanismo y cada tecla está relacionado entre sí, para que puedas completar la compra sin ningún problema. Si aún así lo ves muy complicado, disponemos de asesoramiento técnico especializado llamando al 635671732.
.
4| Marcos
Estos marcos tienen un efecto flotante, lo que significa que parecen separarse ligeramente de la pared, creando un diseño moderno y elegante en tu hogar. Finalmente, es importante considerar la elección de los marcos, que deben seleccionarse en función de la cantidad de mecanismos que tengas. Los marcos están disponibles en una amplia variedad de acabados; blanco, oro, moon, cobre y sand... Consulta nuestro catálogo para ver todas las opciones >>
